DMQ系列径向柱塞马达

DMQ系列径向柱塞马达DMQ系列液压马达为等接触应力、低速大转矩液压马达。它可正反两个方向旋转，技术参数不变，进出油口可互换，并用两台相同型号的液压马达组成双输出轴的液压马达驱动器。该系列马达压力高、转矩大｡噪声低、效率高。其工作原理见下表中图。马达工作时，压力油由入口进入，经过配油盘C分配至四个配油孔内，在图示位置时，与缸体B的1号、3号、5号配油孔连通，压力油进入对应的缸体缸孔，推动1号、3号、5号活塞组件沿着滚道环A的轨道0°～45°上作升程运动，活塞组件对轨道产生作用力，而轨道对活塞组件产生反作用力，该反作用力的切向分力又作用于缸体B，由此驱动缸体旋转产生转矩，通过传动轴输出。活塞组件1号在升程工作至45°时，进油结束，当进入45°～90°时，缸体缸孔1号与配油盘C的回油孔(低压腔)接通，开始进入轨道的回程运动，至90°时，活塞组件1号回程工作结束。至此，活塞组件1号的一个作用(升、回程)全部结束，再进入下一个作用。其余活塞组件工作类推。回油路线:低压油经配油盘C的回油孔、马达出口流至油箱。

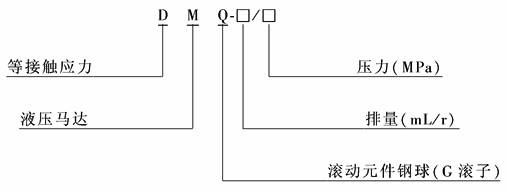

型号意义：

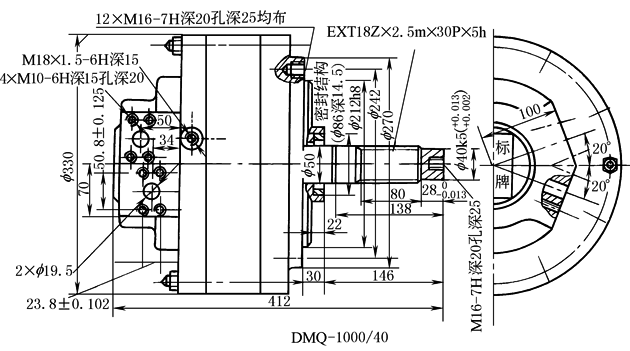

技术参数及外形尺寸　　　　　　　　　　　　　　　　　　　　　　mm

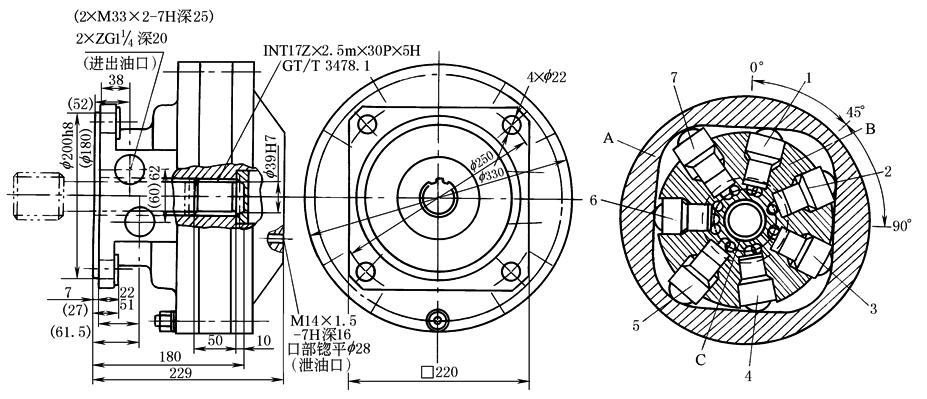

DMQ-1000/20(括号内为DMQ-500/40尺寸)

型号

排量

/mL·r^-1

最高压力

/MPa

最大转矩

/N·m

转速

/r·min^-1

型号

排量

/mL·r^-1

最高压力

/MPa

最大转矩

/N·m

转速

/r·min^-1

DMQ-125/40

125

40

800

3～150

DMQ-160/31.5

160

31.5

800

3～150

DMQ-250/40

250

1600

DMQ-315/31.5

315

1600

DMQ-500/40

500

3150

DMQ-630/31.5

630

3150

DMQ-1000/40

1000

6300

DMQ-1250/31.5

1250

6300

DMQ-2000/40

2000

12500

DMQ-2500/31.5

2624

12500

DMQ-4000/40

4000

25000

DMQ-5000/31.5

5224

25000

DMQ-200/25

203

25

800

DMQ-250/20

264

20

800

DMQ-400/25

391

1600

DMQ-500/20

510

1600

DMQ-800/25

826

3150

DMQ-1000/20

1020

3150

DMQ-1600/25

1494

6300

DMQ-2000/20

1960

6300

DMQ-3150/25

3240

12500

DMQ-4000/20

4231

12500

DMQ-6300/25

6612

25000

DMQ-8000/20

8163

25000
