外形尺寸

外形尺寸

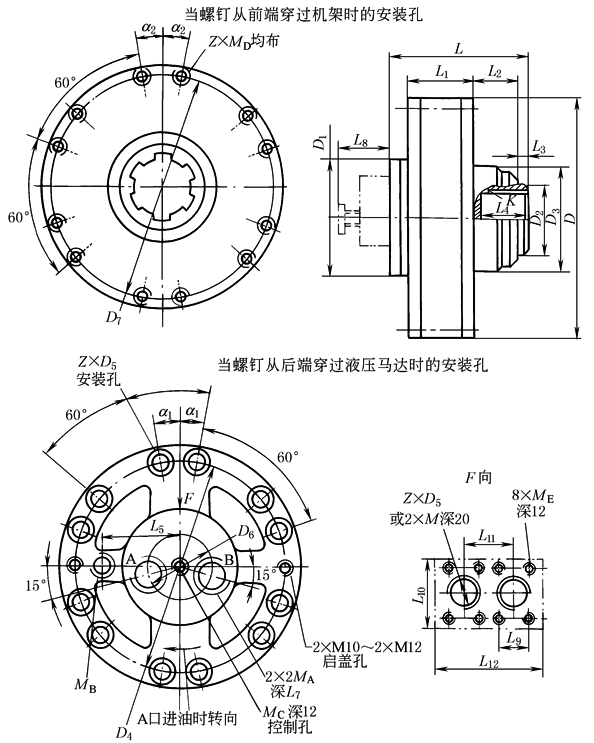

表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
型号	L	L₁	L₂	L₃	L₄	L₅	L₇	L₈	L₉	L₁₀	L₁₁	L₁₂	D	D₁	D₂	D₃	D₄
1QJM001-※※	101	58	38	5	20	43	20	37	—	37	35±0.3	63	f140	—	f60	f110g6	f128±0.3
1QJM01-※※	130	80	38	3	30	62	20	—	—	—	—	—	f180	f100	f70	f130g7	f165±0.3
1QJM02-※※	152	102	38	3	30	62	20	—	—	—	—	—	f180	f100	f70	f130g7	f165±0.3
QJM11-※※	132	82	33	3	32	87	20	—	—	—	—	—	f240	f150	f100	f160g7	f220±0.3
1QJM1A1-※※	132	82	24.5	11.5	38	87	20	—	—	—	—	—	f240	f150	f60h8	f200g7	f220±0.3
QJM12-※※	165	115	33	3	32	87	20	—	—	—	—	—	f240	f150	f100	f160g7	f220±0.3
QJM21-※※	168	98	29	14	38	—	20	—	—	—	—	—	f300	f150	f110	f160g7	f283±0.3
2LSQJM21-※※	168	98	29	14	38	—	20	110	—	48	58	150	f300	f150	f110	f160g7	f283±0.3
QJM32-※※	213	138	43	10	55	115	20	—	—	—	—	—	f320	f165	f120	f170g7	f299±0.3
2LSQJM32-※※	213	138	43	10	55	115	20	95	—	48	70	165	f320	f165	f120	f170g7	f299±0.3
QJM42-※※	209	160	16	12	35	124	22	—	—	—	—	—	f350	f190	f140	f200g7	f320±0.3
2LSQJM42-※※	209	160	16	12	35	124	22	151	73	108	104	204	f350	f190	f140	f200g7	f320±0.3
1QJM42-※※A	200	153	23	5	35	124	22	—	—	—	—	—	f340	f190	f120	f170g7	f320±0.3
QJM31-※※	181.5	100	42.5	14	55	115	20	—	—	—	—	—	f320	f165	f120	f170g7	f299±0.3
QJM52-※※	237	175	20	16	45	135	24	—	—	—	—	—	f420	f220	f160	f315g7	f360±0.3
2LSQJM52-※※	237	175	20	16	45	135	24	144	73	101	105	205	f420	f220	f160	f315g7	f360±0.3
QJM62-※※	264	162	24	16	45	167.5	24	—	—	—	—	—	f485	f255	f170	f395g7	f435±0.3
2LSQJM62-※※	264	162	24	16	45	167.5	24	144	73	101	123	255	f485	f255	f170	f395g7	f435±0.3
QJM11-※S₁	146.5	97	20	11.5	28	87	20	—	—	—	—	—	f240	f150	f100	f160g7	f220±0.3
QJM21-※S₁	168	117	17	7	31	100	20	—	—	—	—	—	f304	f150	f100	f160g7	f220±0.3
QJM21-※S₂	184	127	12	13	32	100	20	—	—	—	—	—	f304	f150	f110	f160g7	f283±0.3
QJM32-※S	231	140	58	3	55	115	20	—	—	—	—	—	f320	f165	f170	f280g7	f299±0.3
QJM32-※S₂	252	167.5	58	3	55	115	20	—	—	—	—	—	f320	f165	f170	f280g7	f299±0.3
QJM42-※S	229	187	16	3	35	124	22	—	—	—	—	—	f350	f190	f140h8	f200g7	f320±0.3
QJM52-※S	266	178	56	3	55	135	24	—	—	—	—	—	f420	f220	f160	f315g7	f360±0.3
QJM11-※S₂	156	103	25	10	28	87	20	—	—	—	—	—	f240	f150	f100	f160g7	f220±0.3

型号	Z×D₅	D₆	D₇	M_A	M_B	M_C	Z×M_D	M_E	α₁	α₂	重量 /kg
1QJM001-※※	12×f6.5	—	—	—	M16×1.5	—	—	—	10°	10°	7
1QJM01-※※	12×f9	f58	—	M27×2	M12×1.5	—	—	—	10°	—	15
1QJM02-※※	12×f9	f58	—	M27×2	M12×1.5	—	—	—	10°	—	24
QJM11-※※	12×f11	f69	—	M33×2	M16×1.5	M12×1.5	—	—	10°	—	28
1QJM1A1-※※	12×f11	f69	—	M33×2	M16×1.5	—	—	—	10°	—	28
QJM12-※※	12×f11	f69	—	M33×2	M16×1.5	M12×1.5	—	—	10°	—	39
QJM21-※※	12×f11	f69	—	M33×2	M22×1.5	—	—	—	10°	—	50
2LSQJM21-※※	12×f11	f69	—	M33×2	M22×1.5	M12×1.5	—	—	10°	—	50
QJM32-※※	12×f13	f79	—	M33×2	M22×1.5	—	—	—	10°	—	70
2LSQJM32-※※	12×f13	f79	—	M33×2	M22×1.5	M12×1.5	—	—	10°	—	78
QJM42-※※	12×f13	f100	—	M42×2	M22×1.5	—	—	—	10°	—	90
2LSQJM42-※※	12×f13	f100	—	M42×2	M22×1.5	M12×1.5	—	M16	10°	—	100
1QJM42-※※A	12×f13	f100	—	M42×2	M22×1.5	—	—	—	10°	—	90
QJM31-※※	12×f13	f79	—	M33×2	M22×1.5	M12×1.5	—	—	10°	—	60
QJM52-※※	6×f22	f110	f360±0.3	M48×2	M22×1.5	—	—	—	6°	—	150
2LSQJM52-※※	6×f22	f110	f360±0.3	M48×2	M22×1.5	M12×1.5	—	M16	6°	—	160
QJM62-※※	6×f22	f128	f435±0.3	M48×2	2×M22×1.5	—	—	—	6°	—	200
2LSQJM62-※※	6×f22	f128	f435±0.3	M48×2	2×M22×1.5	M12×1.5	—	M16	6°	—	212
QJM11-※S₁	12×f11	f69	—	M33×2	M16×1.5	M12×1.5	—	—	10°	—	35
QJM21-※S₁	12×11	f69	—	M33×2	M22×1.5	M12×1.5	—	—	10°	—	53
QJM21-※S₂	12×f11	f69	—	M33×2	M22×1.5	M12×1.5	—	—	10°	—	55
QJM32-※S	12×f13	f79	—	M33×2	M22×1.5	—	—	—	10°	—	86
QJM32-※S₂	12×f13	f79	—	M33×2	M22×1.5	M12×1.5	—	—	10°	—	86
QJM42-※S	12×f13	f100	f320±0.3	M42×2	M22×1.5	M12×1.5	6×M12	—	10°	10°	108
QJM52-※S	10×f22	f110	f360±0.3	M48×2	M22×1.5	M12×1.5	—	—	6°	—	167
QJM11-※S₂	12×f11	f69	—	M33×2	M16×1.5	M12×1.5	—	—	10°	—	35
注：1QJM12-※※A输出轴花键为，其余尺寸皆与1QJM12-※※相同。

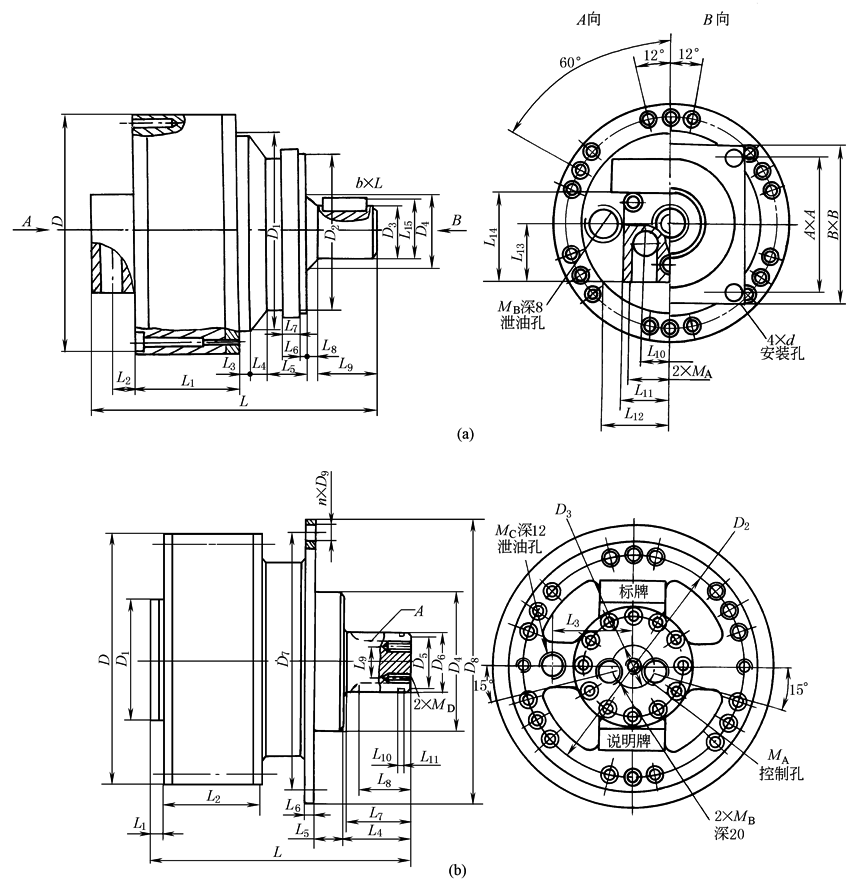

表2　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

图 a	型号	L	L₁	L₂	L₃	L₄	L₅	L₆	L₇	L₈	L₉	L₁₀	L₁₁	L₁₂	L₁₃	L₁₄	L₁₅	D	D₁	D₂	D₃	D₄
	1QJM001-※※Z	237	68	17	6	16	70	48	12	3	40	38	63	43	32	49	27.5	f140	f110g7	f75g7	f25h8	f35H7、 f35K6
	1QJM002-※※Z	257	88	17	6	16	70	48	12	3	40	38	63	43	32	49	27.5	f140	f110g7	f75g7	f25h8	f35H7、 f35K6
	1QJM02-※※Z	290	102	22	—	52	32	5	18	3	56.5	58	100	60	41	82	43	f180	—	f125g7	f40k6	—
	1QJM11-※※Z	353	82	—	—	—	—	5	20	—	74	—	—	—	—	—	—	f240	—	—	—	—
	1QJM12-※※Z	472	123	40	—	—	—	10	20	30	82	70	150	87	40	65	54	f240	—	f160h7	f50h7	f60

图 a	型号	d	M_a	M_b	A×A	B×B	b×L	花键	质量/kg
	1QJM001-※※Z	f11	M18×1.5	M16×1.5	70×70	90×90	8×36	—	10
	1QJM002-※※Z	f11	M18×1.5	M16×1.5	70×70	90×90	8×36	—	12
	1QJM02-※※Z	f13	G3/4	M12×1.5	—	140×140	12×45	—	24
	1QJM11-※※Z	f22	—	—	—	—	18×60	—
	1QJM12-※※Z	f18	G1	M16×1.5	141.5×141.5	178×178	14×72	—

图 b	型号	L	L₁	L₂	L₃	L₄	L₅	L₆	L₇	L₈	L₉	L₁₀	L₁₁	D	D₁	D₂	D₃	D₄	D₅	D₆	D₇
	QJM21-※※Z₃	328	26	99	100	81	45	16	78	75	38	—	—	f300	f150	f283	f69	f295f9	—	f65f2	f335
	1QJM31-※※SZ	402	26	102.5	115	78	44	18	77	75	—	—	—	f320	f165	f299	f79	f230g6	—	f70h6	f270±0.3
	QJM32-※※SZ	453	26.5	140.5	115	78	44	18	77	75	—	—	—	f320	f165	f299	f79	f230g6	—	f70h6	f270±0.3
	QJM32-※※SZH	473	26.5	140.5	115	98	44	18	97	70	35	—	—	f320	f165	f299	f79	f230g6	—	f70d11	f270±0.3
	QJM32-※※Z	395	24.5	144	115	101	30	25	101	70	40	2.65	3	f320	f165	f299	f79	f250f7	f79	f82b11	f300±03
	QJM32-※※Ze3	446	24.5	138	115	81	55	16	78	75	—	—	—	f320	f165	f299	f79	f215f9	—	f65f7	f335±0.3
	QJM32-※※Z₃	363.5	24.5	138	115	81	55	16	78	75	38	—	—	f320	f165	f299	f79	f295f9	—	f65f7	f335±0.3
	QJM52-※※SZ₄	636	27	282	135	150	10	30	105	80	40	—	—	f420	f220	f360	f110	f381f9	—	f84h5	f419±0.2
	QJM52-※※Z	516	27	176	135	131	10	30	131	131	—	—	—	f420	f220	f360	f110	f290f7	—	f78h7	f340±0.3
	QJM52-※※SZ	596	27	282	135	115	25	30	106	103	—	—	—	f420	f220	f360	f110	f250f7	—	f100h9	f300±0.3
	QJM32-※※Z₄	383	24.5	138	115	105	24	25	90	88	35	—	—	f320	f165	f299	f79	f260f8	—		f380±0.3
	QJM32-※※Z₆	490	24.5	138	115	103	44	18	97	85	35	—	—	f320	f165	f299	f79	f230f6	—	f72d11	f270±0.3
	2QJM62-※※Z	487	42	162	330	157	5	20	155	152	—	—	—	f485	f255	f435	f110	f400f8	—	f101.55	f490

图 b	型号	D₈	n×D₉	M_A	M_B	M_C	M_D	平键A	花键A	质量 /kg
	QJM21-※※Z₃	f379	6×f18	M12×1.5	M33×2	M22×1.5	2×M12深20	C18×70	—	75
	1QJM31-※※SZ	f300	8×f17	—	M33×2	M22×1.5	中央孔M12深25	C20×70	—	105
	QJM32-※※SZ	f300	8×f17	M12×1.5	M33×2	M22×1.5	中央孔M12深25	C20×70	—	120
	QJM32-※※SZH	f300	8×f17	M16×1.5	M33×2	M22×1.5	中央孔M16深40 2×M10深20	—	8d×72d11×62d11×12f8	132
	QJM32-※※Z	f335	7×f18均布	M16×1.5	M33×2	M22×1.5	2×M12深25	—	10d×82b11×72b12×12f9	106
	QJM32-※※Ze₃	f379	6×f18	M12×1.5	M33×2	M22×1.5	中央孔M12深25	C18×70	—	140
	QJM32-※※Z₃	f379	6×f18	M12×1.5	M33×2	M22×1.5	2×M12深25	C20×70	—	108
	QJM52-※※SZ₄	f450±0.3	5×f22均布	M16×1.5	M48×2	M22×1.5	4×M10深25	—	渐开线花键	190
	QJM52-※※Z	f370	8×f20	M16×1.5	M48×2	M22×1.5	中央孔M16深40	22×132	—	190
	QJM52-※※SZ	f355	12×f17	M16×1.5	M48×2	M22×1.5	中央孔M16深40	C32×103	—	190
	QJM32-※※Z₄	—	5×f22均布	M12×1.5	M33×2	M22×1.5	中央孔M16深40 2×M10深20	—	渐开线花键	106
	QJM32-※※Z₆	f300	8×f17	M12×1.5	M33×2	M22×1.5	中央孔M16深40 2×M10深20	—	8d×72d11×62d11×12f8	106
	2QJM62-※※Z	f530	8×f22	M16×1.5	M48×2	M22×1.5	—	150×25.4	—	240
注：渐开线花键输出轴各项参数可向厂方索取。
