NJM型内曲线径向柱塞马达

NJM型内曲线马达是多作用横梁传动径向柱塞低速大转矩马达。它具有结构紧凑、效率高、转矩大、低速稳定性好等优点，一般不需要经过变速装置而直接传递转矩。NJM型内曲线马达广泛用于工程、矿山、起重、运输、船舶、冶金等机械设备的液压系统中。

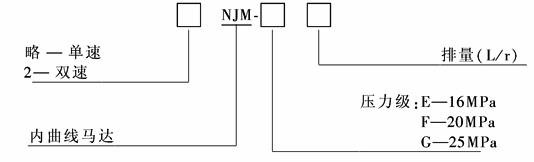

型号意义：

表1　　　　　　　　　　　　　　　　　　　　　　　　技术参数

型   号

排量

/L·r^-1

压力/MPa

最高转速

/r·min^-1

转矩/N·m

重量

/kg

额定

最大

额定

最大

NJM-G1

1

25

32

100

3310

4579

160

NJM-G1.25

1.25

25

32

100

4471

5724

230

NJM-G2

2

25

32

63/(80)

7155

9158

230

NJM-G2.5

2.5

25

32

80

8720

11448

290

NJM-G2.84

2.84

25

32

50

10160

13005

219

2NJM-G4

2/4

25

32

63/40

7155/14310

9158/18316

425

NJM-G4

4

25

32

40

14310

18316

425

NJM-G6.3

6.3

25

32

40

28849

524

NJM-F10

9.97

20

25

25

35775

638

NJM-G3.15

3.15

25

32

63

15706

291

2NJM-G3.15

1.58/3.15

25

32

120/63

7853/15706

297

NJM-E10W

9.98

16

20

20

28620

NJM-F12.5

12.5

20

25

20

44719

NJM-E12.5W

12.5

16

25

20

35775

NJM-E40

40

16

25

12

114480

表2　　　　　　　　　　　　　　　　　　　　　　　　　外形尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

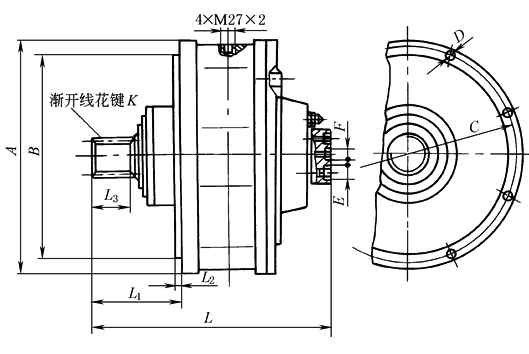

NJM-G(1.25、2､2.84、6.3、3.15)型、2NJM-G(4、3.15)型

液压马达外形尺寸(上海液压泵厂生产)

型号

A

B

C

D

E

F

L

L₁

L₂

L₃

K(渐开线花键)

NJM-G1.25

460

430

8×f20

M27×2

—

418

167

8

75

EXT38Z×2.5m×20P×5h

NJM-G2

560

524

8×f21

M27×2

—

475

200

8

85

EXT24Z×3m×30R×5h

NJM-G2.84

466

380h8

426

8×f18

M22×1.5

—

449

174

72

EXT38Z×2.5m×20P×5h

2NJM-G4

560

524

8×f21

M35×2

M14×1.5

564

200

8

78

EXT40Z×3m×30P×5h

NJM-G6.3

600

480f7

560

6×f26

M42×2

—

570

219

8

100

EXT32Z×3m×30P×5h

NJM-G3.15

530

493

6×f22

M27×2

—

517

185

6

78

EXT24Z×3m×30P×5h

2NJM-G3.15

530

493

6×f22

M27×2

M14×1.5

540

185

6

70

EXT38Z×2.5m×20P×5h

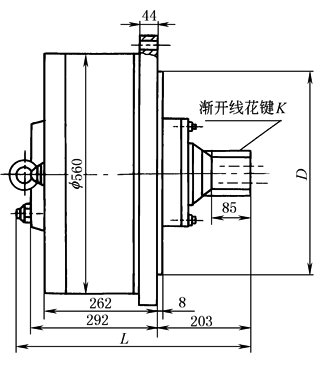

NJM-G4型、2NJM-G4型液压马达外形尺寸(徐州液压件厂、沈阳工程液压件厂生产)

型号

L

D

渐开线花键K

NJM-G4

526

420f9

EXT58Z×2.5m×20P×5h

2NJM-G4

550

480f9

ZXT38Z×2.5m×20P×5h

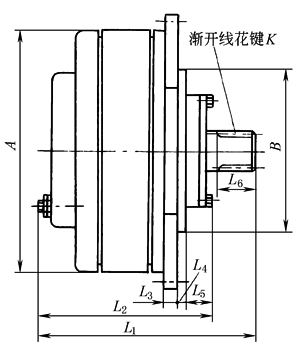

NJM-G(2、2.5)型液压马达外形尺寸(徐州液压件厂生产)

型号

A

B

L₁

L₂

L₃

L₄

L₅

L₆

渐开线花键K

NJM-G2

485

465

365

30

10

48

80

EXT25Z×2.5m×30P×5h

NJM-G2.5

560

430

330

34

8

60

85

EXT38Z×2.5m×30P×5h

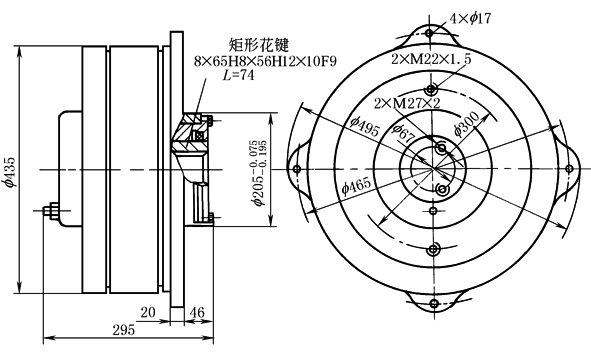

NJM-G1型液压马达外形尺寸(徐州液压件厂生产)

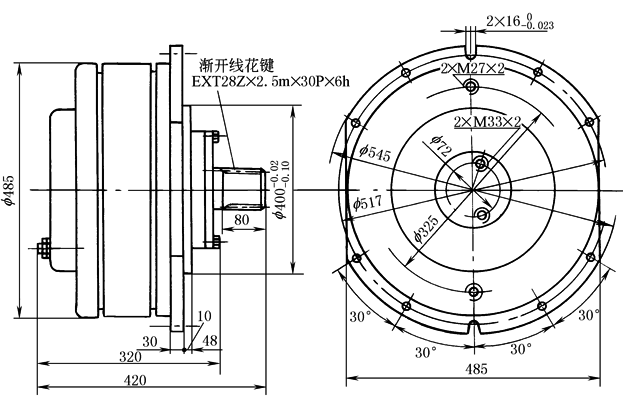

NJM-G1.25型液压马达外形尺寸(徐州液压件厂生产)

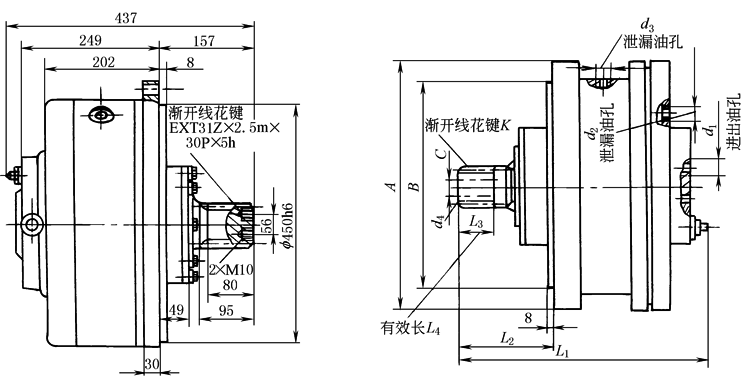

NJM-G1.25型液压马达外形尺寸　　　　　　　　　　　NJM-G(2、2.84)型 液压马达外形尺寸

(沈阳工程液压件厂生产)　　　　　　　　　　　　　(沈阳工程液压件厂生产)

型号

A

B

C

L₁

L₂

L₃

L₄

d₁

d₂

d₃

d₄

K

NJM-G2

560

35

475

200

116

85

4×M27×2

4×M27×2

M27×2

2×M12

EXT38Z×2.5m×30R×6h

NJM-G2.84

462

35

448

174

103

72

2×M22×1.5

2×M22×1.5

M22×1.5

2×M10

EXT24Z×3m×30R×6h

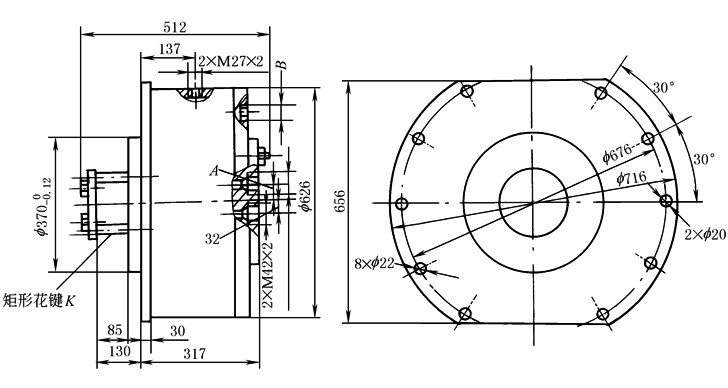

NJM-E10W型液压马达外形尺寸(上海液压泵厂生产)

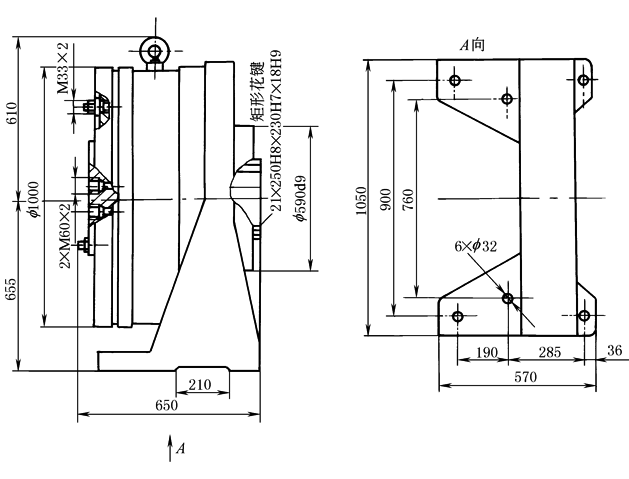

NJM-E40型液压马达外形尺寸(上海液压泵厂生产)

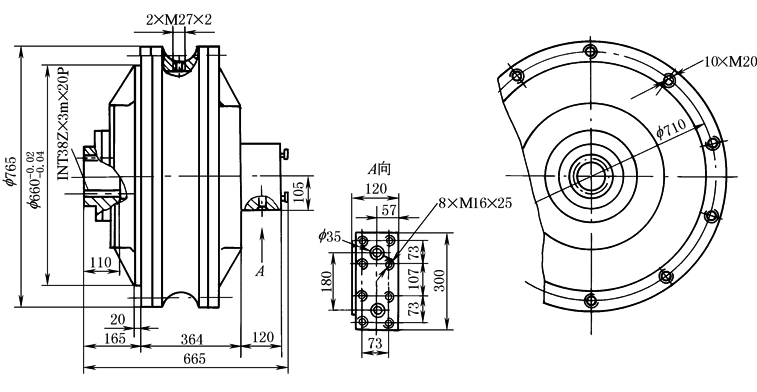

NJM-F(10、12.5)型液压马达外形尺寸(上海液压泵厂生产)

型号

A

B

矩形花键K

NJM-F10

45

M16×1.5

10×145f7×160f5×22f9

NJM-F12.5

43

M18×1.5

10×145f7×160f5×22f9
