摆动液压马达

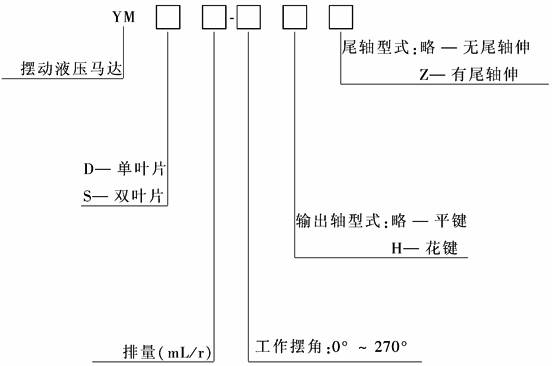

摆动马达型号意义：

表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　技术参数

型号

摆角

/(°)

额定压力

/MPa

额定理论转矩

/N·m

排量

/mL·r^-1

内泄漏量/mL·min^-1

额定理论启动

转矩/N·m

质量

/kg

摆角90°

摆角270°

YMD30

90

180

270

14

71

30

300

315

24

5.3

YMD60

137

60

390

410

46

6

YMD120

269

120

410

430

96

11

YMD200

445

200

430

450

162

21

YMD300

667

300

450

470

243

23

YMD500

1116

500

480

500

404

40

YMD700

1578

700

620

650

571

44

YMD1000

2247

1000

690

720

894

75

YMD1600

3360

1600

780

820

1400

70

YMD2000

4686

2000

950

990

1973

85

YMD4000

9100

4000

1160

1220

3570

100

YMD7000

20000

7000

1280

1340

6570

120

YMS60

90

(最大)

14

(进出油口

压力)

142

60

480

48

5.3

YMS120

282

120

530

104

10

YMS200

488

200

570

167

20

YMS300

732

300

700

251

22

YMS450

1031

450

700

379

38

YMS600

1363

600

800

501

41

YMS800

1814

800

850

722

68

YMS1000

2268

1000

1070

883

71

YMS1600

3360

1600

1090

1410

80

YMS2000

4686

2000

1150

1770

85

YMS4000

9096

4000

1220

3530

101

YMS7000

20000

7000

1250

6180

121

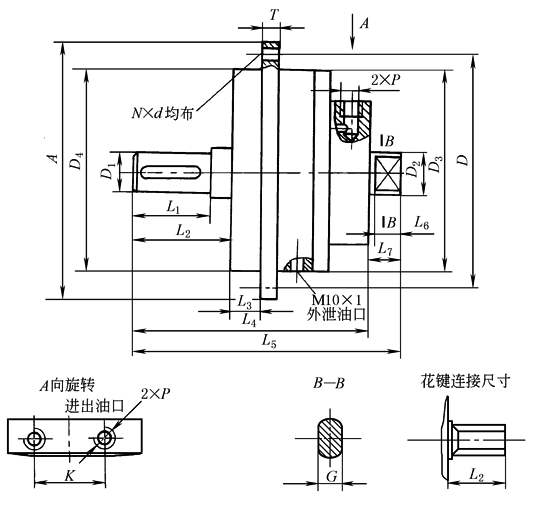

表2　　　　　　　　　　　　　　　　　　　　　　　　　　　　外形尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　mm

型号

A

D

(h3)

D₁

D₂

D₃

D₄

L₁

L₂

L₃

90°

180°

270°

L₄

L₅

L₄

L₅

YMD-30

125×125

f 125

f 20

f 20

f 100

f 100

36

46

15

—

—

116

132

YMD-60

125×125

f 125

f 20

f 20

f 100

f 100

36

46

15

116

132

130

145

YMD-120

150×150

f 160

f 25

f 25

f 130

f 125

42

52

15

137

153

149

165

YMD-200

190×190

f 200

f 32

f 32

f 168

f 160

58

68

18

169

190

177

198

YMD-300

190×190

f 200

f 32

f 32

f 168

f 160

58

68

18

179

200

191

202

YMD-500

236×236

f 250

f 40

f 40

f 206

f 200

82

92

20

228

254

238

264

YMD-700

236×236

f 250

f 40

f 40

f 206

f 200

82

92

20

238

264

255

287

YMD-1000

301×301

f 315

f 50

f 50

f 260

f 250

82

92

25

247

278

268

299

YMD-1600

f 300

f 260

f 65

f 65

f 232

f 220

82

102

20

302

332

302

332

YMD-2000

f 320

f 280

f 71

f 71

f 244

f 225

105

108

20

302

332

302

332

YMD-4000

f 320

f 282

f 90

f 90

f 252

f 225

140

161

21

402

442

402

442

YMD-7000

f 360

f 330

f 90

f 90

f 300

f 300

140

161

21

402

442

402

442

型号

L₆

L₇

T

K

G

N×d

P(油口)

与输出轴的联接方式

平键

花键

GB/T1096

GB/T1144

YMD-30

12

16

15

23

14

4×f 11

M10×1.0-6H

6×6

6×16×20×4

YMD-60

12

16

15

23

14

4×f 11

M10×1.0-6H

6×6

6×16×20×4

YMD-120

12

16

15

30

14

4×f 14

M10×1.0-6H

8×7

6×21×25×5

YMD-200

16

21

18

39

21

4×f 18

M14×1.5-6H

10×8

6×28×32×7

YMD-300

16

21

18

39

21

4×f 18

M14×1.5-6H

10×8

6×28×32×7

YMD-500

20

26

20

48

21

4×f 22

M18×1.5-6H

12×8

8×36×40×7

YMD-700

20

26

20

48

21

4×f 22

M18×1.5-6H

12×8

8×36×40×7

YMD-1000

25

31

25

58

26

4×f 26

M22×1.5-6H

14×9

8×46×50×9

YMD-1600

30

34

25

60

30

6×f 18

M18×1.5-6H

18×11

8×56×65×10

YMD-2000

30

34

25

60

34

6×f 18

M18×1.5-6H

20×12

8×62×72×12

YMD-4000

34

40

25

60

45

12×f 18

M27×2.0-6H

25×14

10×82×92×12

YMD-7000

34

40

25

60

55

16×f 18

M27×2.0-6H

25×14

10×82×92×12
