A6VE内藏式变量马达

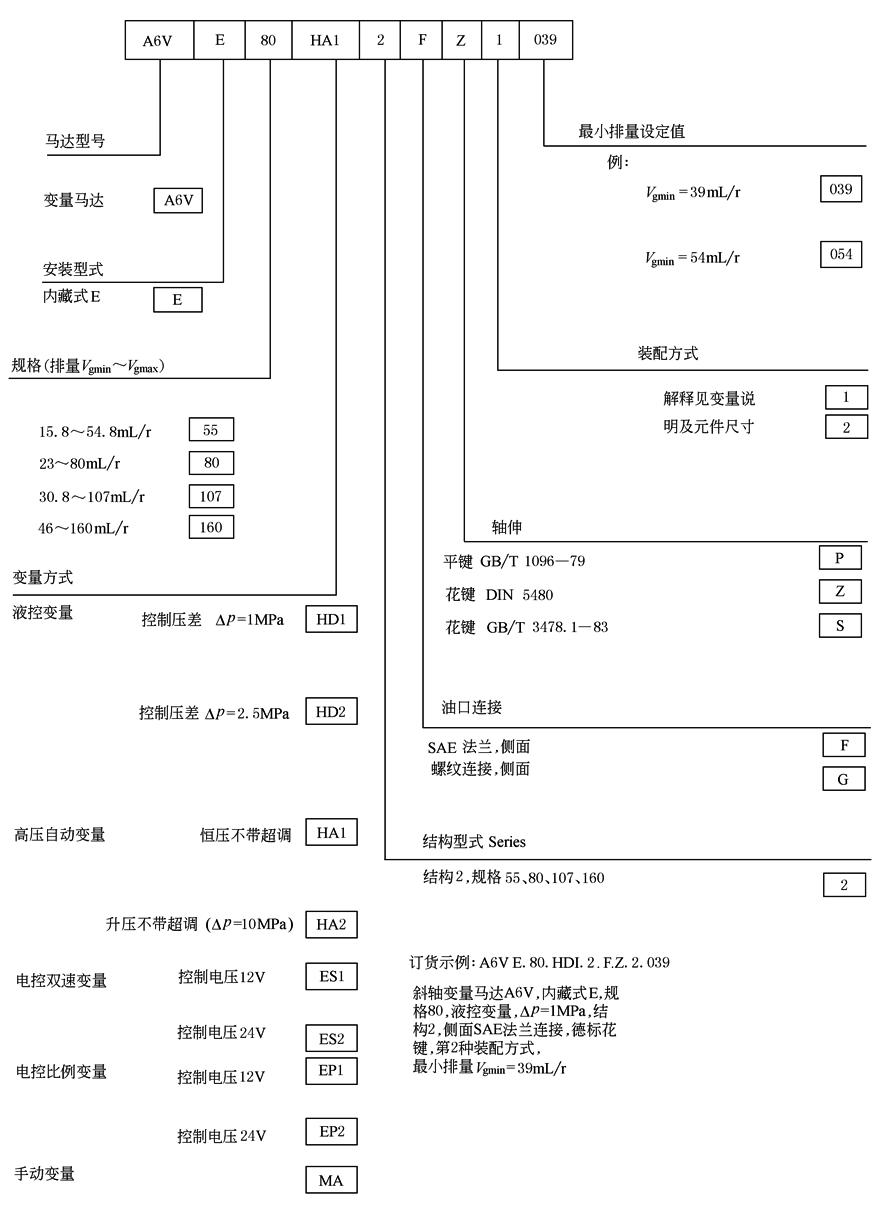

型号意义：

技术参数　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

规　　　　格

55

80

107

160

最大排量V_max/mL·r^-1

V_gmax

54.8

80

107

160

V_gmin

15.8

23

30.8

46

最大允许流量Q_gmax/L·min^-1

206

268

321

424

最高转速(在Q_max下)n_max/r·min^-1

在V_gmax

3750

3350

3000

2650

在V_g/V_gmax

5000

4500

4000

3500

转矩常数M_x/N·m·MPa^-1

在V_gmax

8.701

12.75

16.97

25.41

在V_gmin

2.511

3.73

4.9

7.35

最大转矩(在Δp＝35MPa)M_max/N·m

在V_gmax

304

446

594

889

在V_gmin

88

130

171

257

最大输出功率(在35MPa和Q_max下)/kW

120

156

187

247

惯性矩/kg·m²

0.0042

0.008

0.0127

0.0253

质量/kg

26

34

45

64

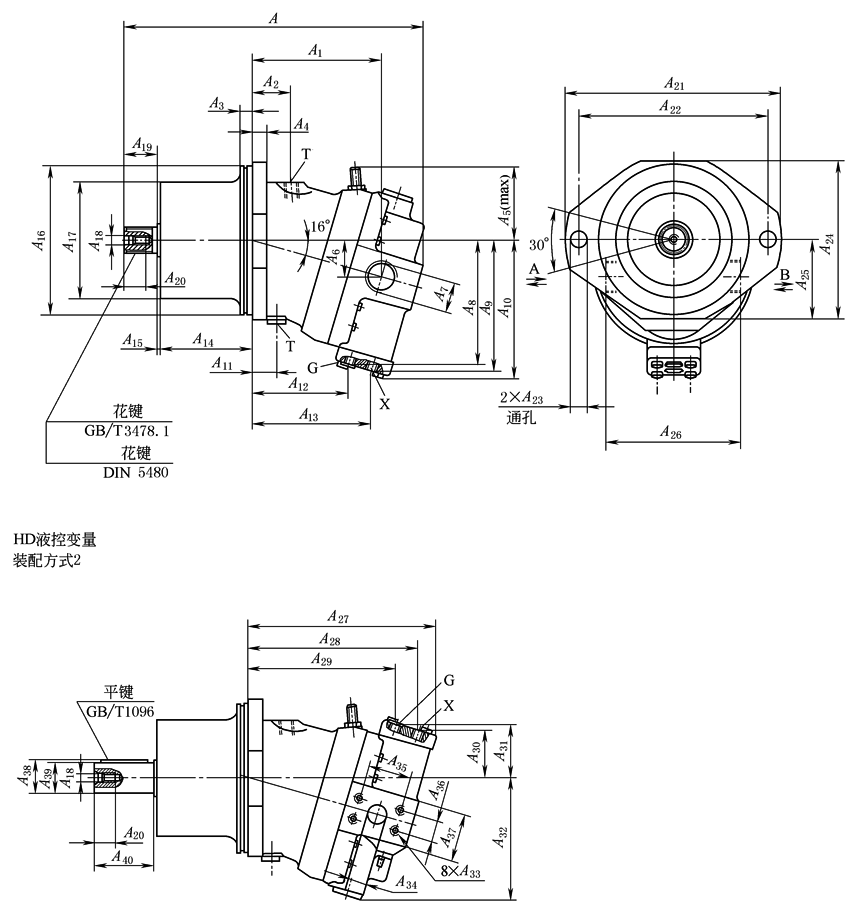

规格160

HA高压自动变量

装配方式1

注：A，B—工作油口；G—多元件同步控制和遥控压力油口，M14×1.5；X—先导油口，M22×1.5；T—壳体油口，M14×1.5。
