外形及安装尺寸与动作特性

表1　　　　　　　　　　　　　　　　　　　　　滚轮及可变滚轮摆杆型的外形及安装尺寸　　　　　　　　　　　　　　　　　　　mm

旋转摆杆型WL□是标准型，WL01□是微小负载型

滚

轮

摆

杆

型

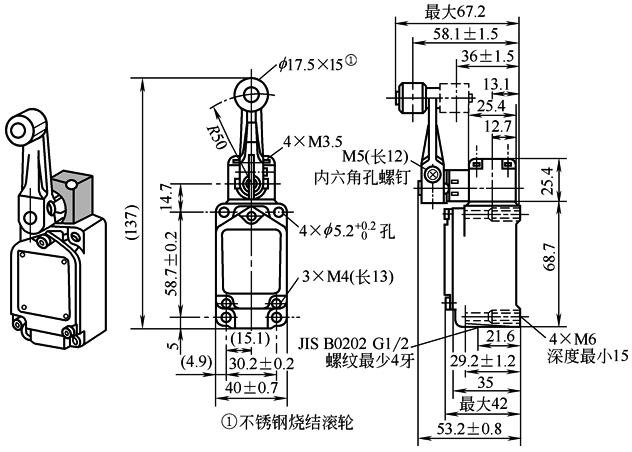

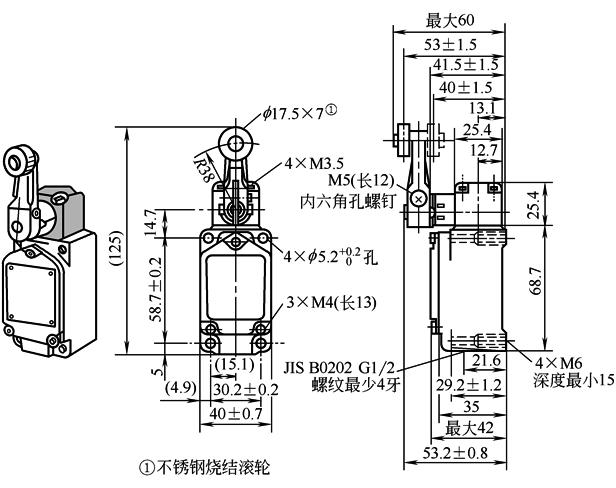

滚轮摆杆型

WLCA2型

WL01CA2型

WLCA2-2型

WL01CA2-2型

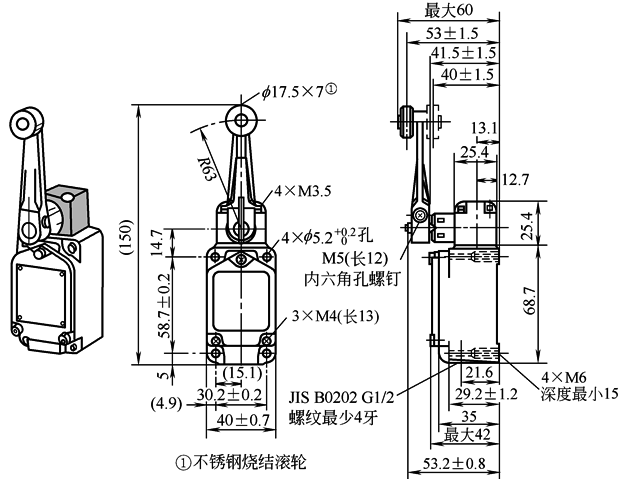

滚轮摆杆型

WLCA2-7型

WL01CA2-7型

滚轮摆杆型

WLCA2-8型

WL01CA2-8型

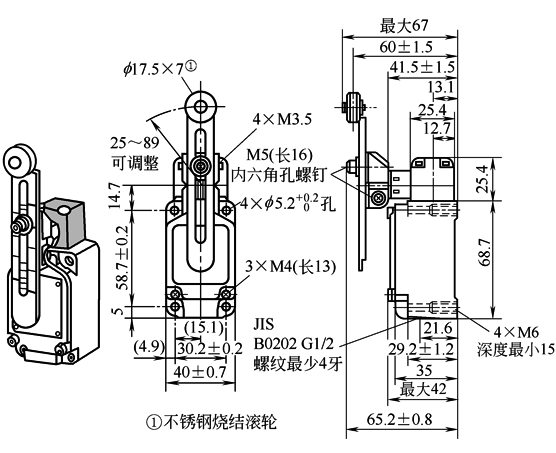

可调滚轮摆杆型

WLCA12型

WL01CA12型

注：表列各种外形尺寸图中，未标明部分的尺寸公差为0.4mm。

表2　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　动作特性

动作特性

型      式

WLCA2型

WL01CA2型

WLCA2-2型

WL01CA2-2型

WLCA2-7型

WL01CA2-7型

WLCA2-8型

WL01CA2-8型

WLCA12型^①

WL01CA12型^①

WLCA12-2型^②

WL01CA12-2型^②

动作需要力

OF

最大

13.34N

8.83N

10.2N

8.04N

13.34N

8.83N

恢复力

RF

最小

2.23N

0.49N

1.67N

1.34N

2.23N

0.49N

动作前移动

PT

15°±5°

25°±5°

15°±5°

15°±5°

15°±5°

25°±5°

动作后移动

OT

最小

30°

60°

30°

30°

30°

60°

应差移动

MD

最大

12°

16°

12°

12°

12°

16°

② WLCA12-2型、WL01CA12-2型动作特性为摆杆长度38mm时的值。

表3　　　　　　　　　　　　　　　　　　可调杆状摆杆型、叉状摆杆锁定型外形及安装尺寸　　　　　　　　　　　　　　　　　　mm

可调杆状摆杆型

WLCL型WLCL-2型

WL01CL型WL01CL-2型

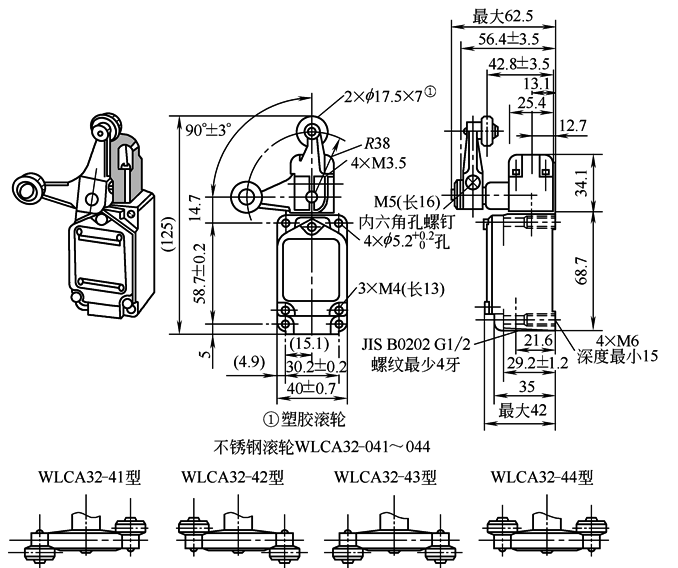

叉状摆杆锁定型

WLCA32-41~44型

WL01CA32-41~44型

注：1．表列各种外形尺寸图中，未标明部分的尺寸公差为0.4mm。

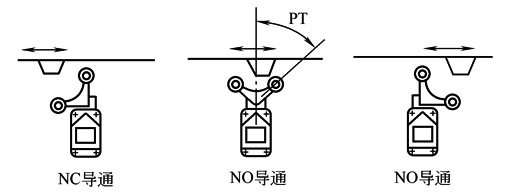

2．动作示意：

表4　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　动作特性

动   作   特   性

型   式

动   作   特   性

型   式

WLCL型^①

WL01CL型^①

WLCL-2型^①

WL01CL-2型^①

WLCA32-41~44型

WL01CA32-41~44型

动作需要力

OF

最大

1.39N

2.55N

摆杆反转需要力

最大

11.77N

恢复力

RF

最小

0.22N

0.1N

摆杆反转前移动

50°±5°

动作前移动

PT

15°±5°

25°±5°

开关动作前移动

最小

55°

动作后移动

OT

最小

30°

60°

开关动作后移动

最大

35°

应差移动

MD

最大

12°

16°

① WLCL型、WL01CL型、WLCL-2型、WL01CL-2型动作特性均为摆杆长148mm时的值。

表5　　　　　　　　　　　　　　　　　　柱塞型行程开关的外形及安装尺寸与动作特性　　　　　　　　　　　　　　　　　　　mm

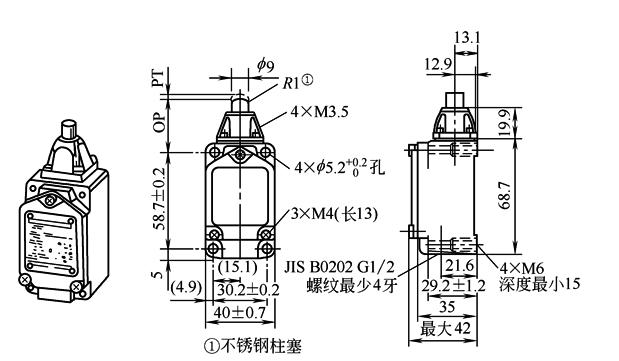

顶部柱塞型

WLD型

WL01D型

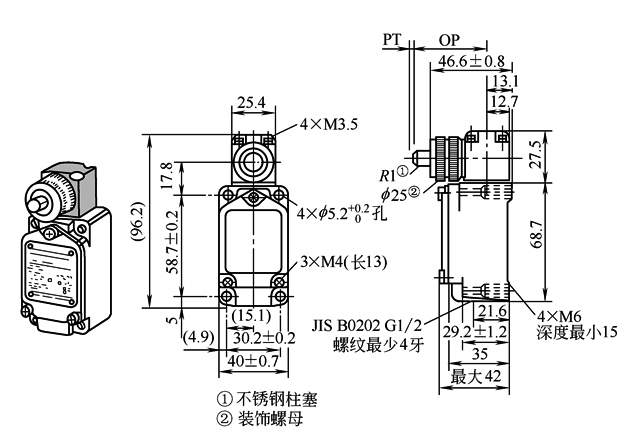

侧面柱塞型

WLSD型

WL01SD型

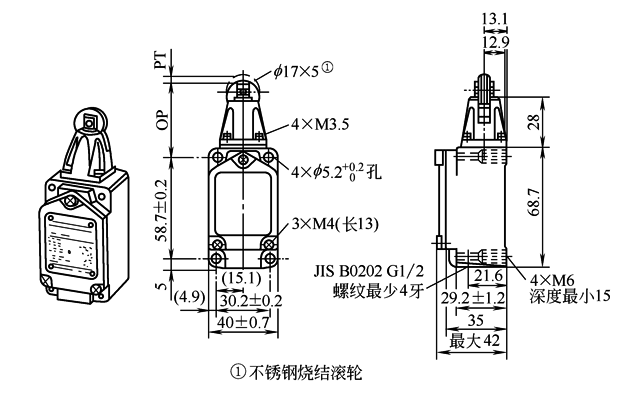

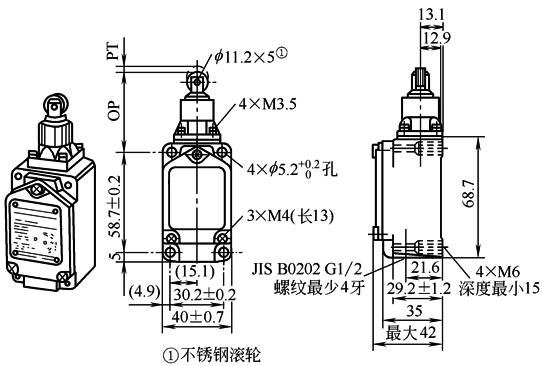

顶部滚轮柱塞型

WLD2型

WL01D2型

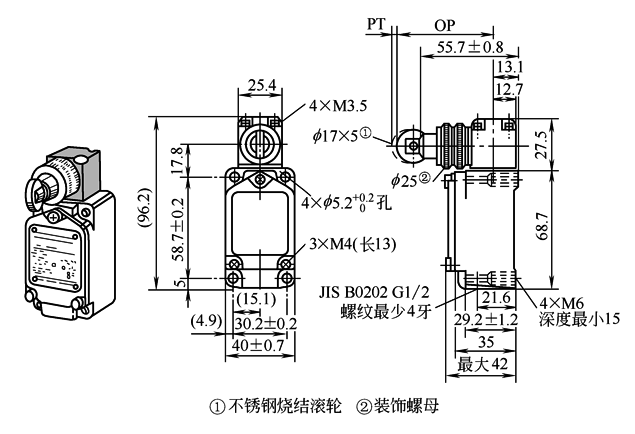

侧面滚轮柱塞型

WLSD2型

WL01SD2型

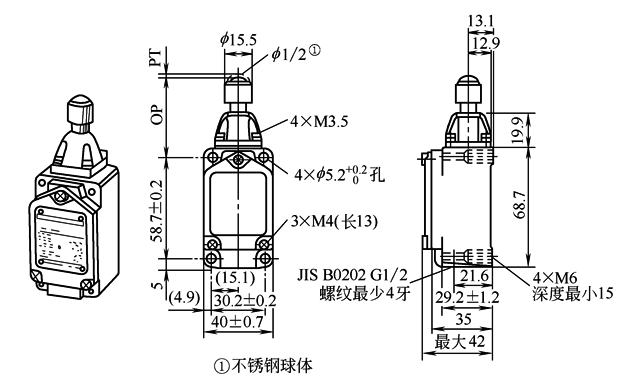

顶部球形柱塞型

WLD3型

WL01D3型

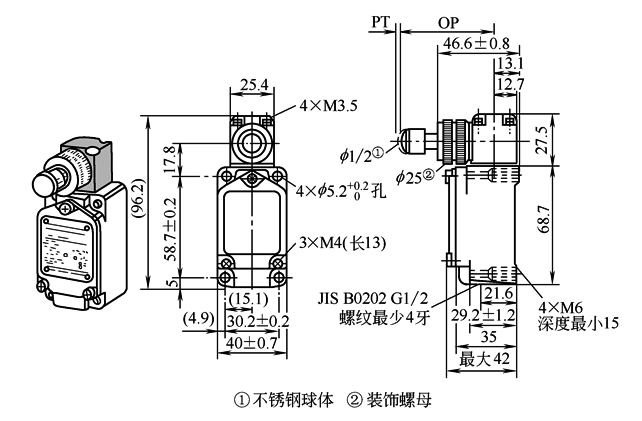

侧面球形柱塞型

WLSD3型

WL01SD3型

密封顶部滚轮柱塞型

WLD28型

WL01D28型

动   作   特   性

型   式

WLD型

WL01D型

WLD2型

WL01D2型

WLD3型

WL01D3型

WLD28型

WL01D28型

动作需要力

OF

最大

26.67N

26.67N

26.67N

16.67N

恢复力

RF

最小

8.92N

8.92N

8.92N

4.41N

动作前移动

PT

最大

1.7mm

1.7mm

1.7mm

1.7mm

动作后移动

OT

最小

6.4mm

5.6mm

4mm

5.4mm

应差移动

MD

最大

1mm

1mm

1mm

1mm

动作位置

OP

(34±0.8)mm

(44±0.8)mm

(44.5±0.8)mm

(44±0.8)mm

动作限定位置

TTP

最大

29.5mm

39.5mm

41mm

39.5mm

动   作   特   性

型   式

WLSD2型

WL01SD2型

WLSD3型

WL01SD3型

WLSD型

WL01SD型

动作需要力

OF

最大

40.03N

40.03N

40.03N

恢复力

RF

最小

8.89N

8.89N

8.89N

动作前移动

PT

最大

2.8mm

2.8mm

2.8mm

动作后移动

OT

最小

5.6mm

4mm

6.4mm

应差移动

MD

最大

1mm

1mm

1mm

动作位置

OP

(54.2±0.8)mm

(54.1±0.8)mm

(40.6±0.8)mm

动作限定位置

TTP

最大

—

—

—

注：表列各种外形尺寸中，未标明部分的尺寸公差为0.4mm。

表6　　　　　　　　　　　　　　　　　　　　　　　　簧(触须)型的外形及安装尺寸与动作特性

外

形

与

安

装

尺

寸

/mm

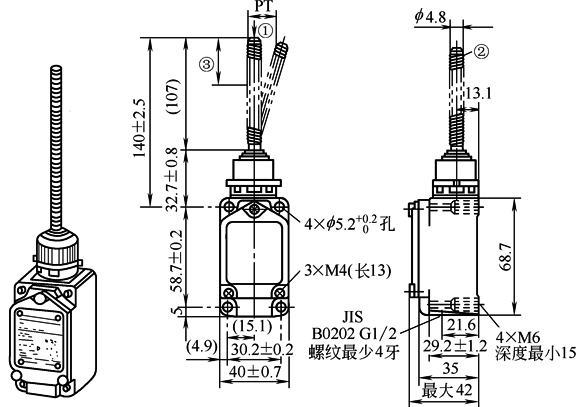

盘簧型

WLNJ型

WL01NJ型

①除轴芯方向↓外，可从任何方向使其动作

②不锈钢盘簧

③操作体的最佳使用范围为盘簧杆端至盘簧全长的1/3以内

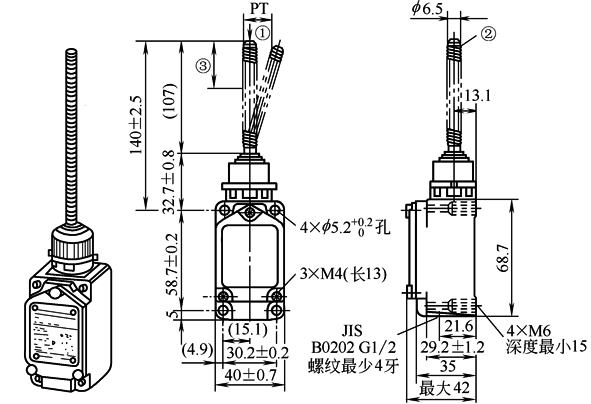

盘簧型(多重螺旋型)

WLNJ-30型

WL01NJ-30型

①除轴芯方向↓外，可从任何方向使其动作

②钢琴线盘簧

③操作体的最佳使用范围为盘簧杆端至盘簧全长的1/3以内

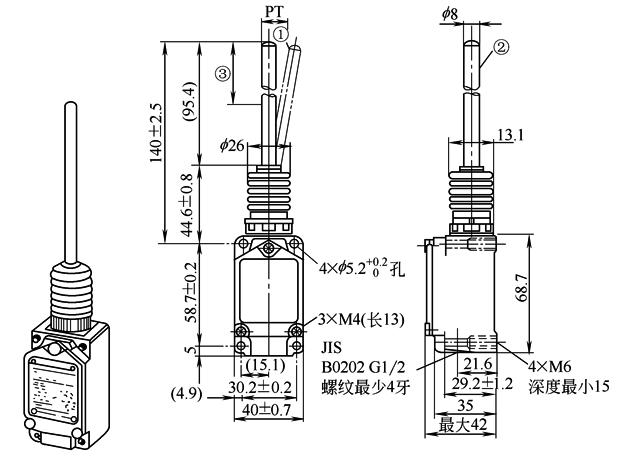

盘簧型(树脂杆型)

WLNJ-2型

WL01NJ-2型

①除轴芯方向↓外，可从任何方向使其动作

②环氧树脂杆

③操作体的最佳使用范围为杆端至杆全长的1/3以内

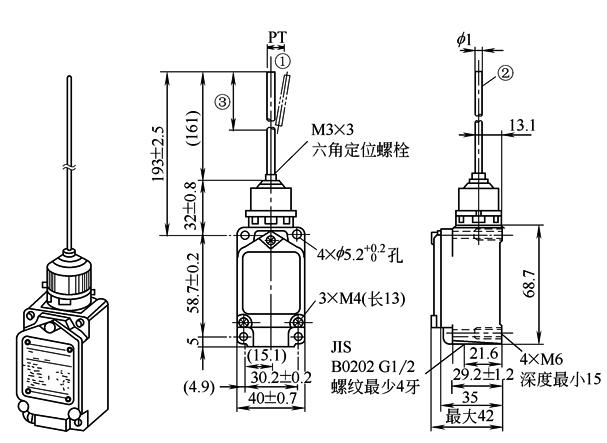

钢丝型

WLNJ-S2型

WL01NJ-S2型

①除轴芯方向↓外，可从任何方向使其动作

②不锈钢丝

③操作体的最佳使用范围为钢丝端至钢丝全长的1/3以内

动  作  特  性

型     式

WLNJ型^①

WL01NJ型^①

WLNJ型30^①

WL01NJ30型^①

WLNJ型-2^①

WL01NJ-2型^①

WLNJ-S2型^①

WL01NJ-S2型^①

动作需要力OF最大/N

1.47

1.47

1.47

0.28

动作前移动PT/mm

20±10

20±10

40±20

40±20

① 表示所列数值为簧片或钢丝尖端的值。

注：表列各外形尺寸中，未标明的尺寸公差为0.4mm。
