LX19系列行程开关

(1) 用途特点及工作条件

LX19系列行程开关适用于交流50Hz或60Hz、电压至380V，直流电压至220V的控制电路中，将机械信号转换为电气信号，作控制运动机构行程和变换运动方向或速度用

LX19系列行程开关采用双断点瞬动式结构，安装在金属外壳内构成防护式。在外壳上配有各种方式的机械部件，组成单轮、双轮转动及无轮直线移动等型式的行程开关

工作条件如下：

环境温度-25~40℃；最湿月平均最大相对湿度为90%，且该月的月平均最低温度为25℃；海拔不超过2500mm

(2) 主要技术性能

LX19系列行程开关主要技术数据

型号

触头数量

额定电压/V

额定工作电流/A

约定发热

电流/A

触头接触

时间/s

动作力

/N

动作行程/mm

(或角度)

常开

常闭

交流

直流

交流

直流

LX19K(-B)

1

1

380

220

0.8

0.1

5

0.04

＜9.8

1.5~3.5

LX19-001(B)

＜14.7

1.5~3.5

LX19-111(B)

＜19.6

≤30°

LX19-121(B)

LX19-131(B)

LX19-212(B)

≤60°

LX19-222(B)

LX19-232(B)

注：生产厂有北京第一机床电器厂。

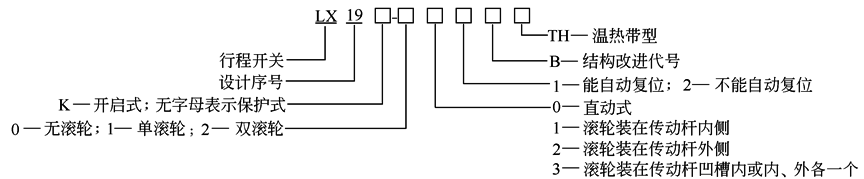

(3) 型号含义

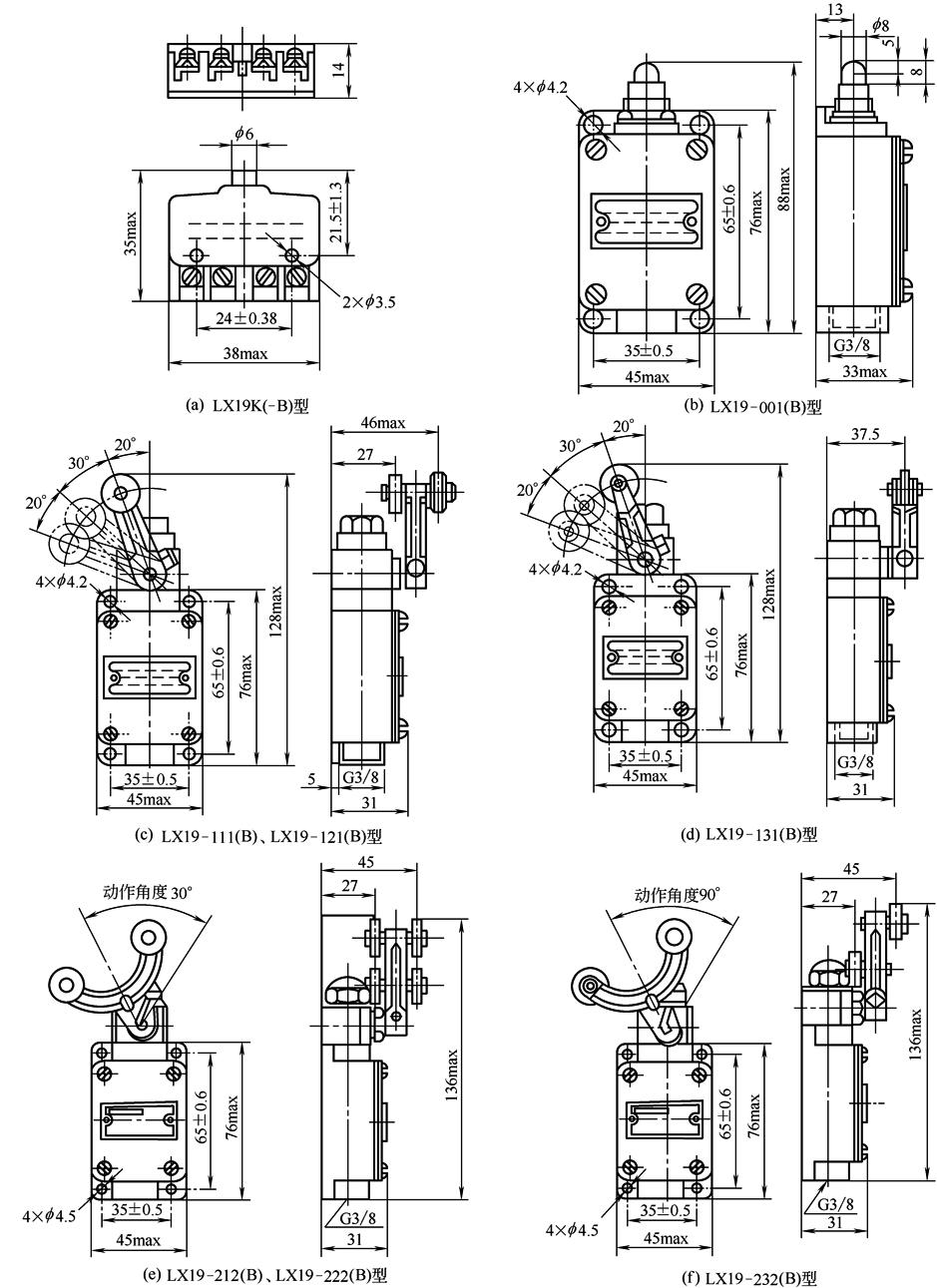

(4) 外形及安装尺寸

外形及安装尺寸见图
