LXW6系列微动开关

(1) 用途、特点及工作条件

LXW6系列微动开关适用于交流50Hz、额定电压至380V及以下的控制电路中，作行程控制或限位保护用。该系列微动开关都具有一常开、一常闭触头，安装方便，密封性好。该微动开关的出线方向可作180°变化

工作条件：环境温度-5~40℃；相对湿度40℃时不超过50%，25℃时不超过90%；海拔不超过2000m

(2) 主要技术参数

LXW6系列微动开关主要技术参数

额定工作

电压/V

约定发热

电流/A

额定控制

容量/V·A

触头

对数

动作力

/N

复位力

/N

动作行程

/mm

误差

/mm

推杆超

行程/mm

机械寿命

/万次

电气寿命

/万次

AC≤380

3

100

1常开

1常闭

3.92

±1.96

＞0.49

0.5

±0.2

≤0.3

＞0.2

100

100

注：生产厂为沈阳二一三电器有限责任公司。

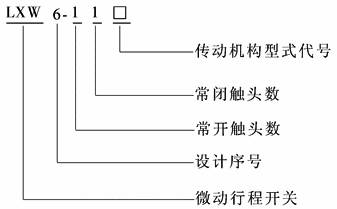

(3) 型号含义

传动机构型式代号

LXW6-11

基型

LXW6-11DDL

单方向短杠杆带滚轮传动

LXW6-11CG

长杠杆传动

LXW6-11CA

长按钮传动

LXW6-11DG

短杠杆传动

LXW6-11DA

短按钮传动

LXW6-11CL

长杠杆带滚轮传动

LXW6-11BZ

带安装螺母、长按钮传动

LXW6-11DL

短杠杆带滚轮传动

LXW6-11ZL

带安装螺母、纵向滚轮传动

LXW6-11DCL

单方向长杠杆带滚轮传动

LXW6-11HL

带安装螺母、横向滚轮传动

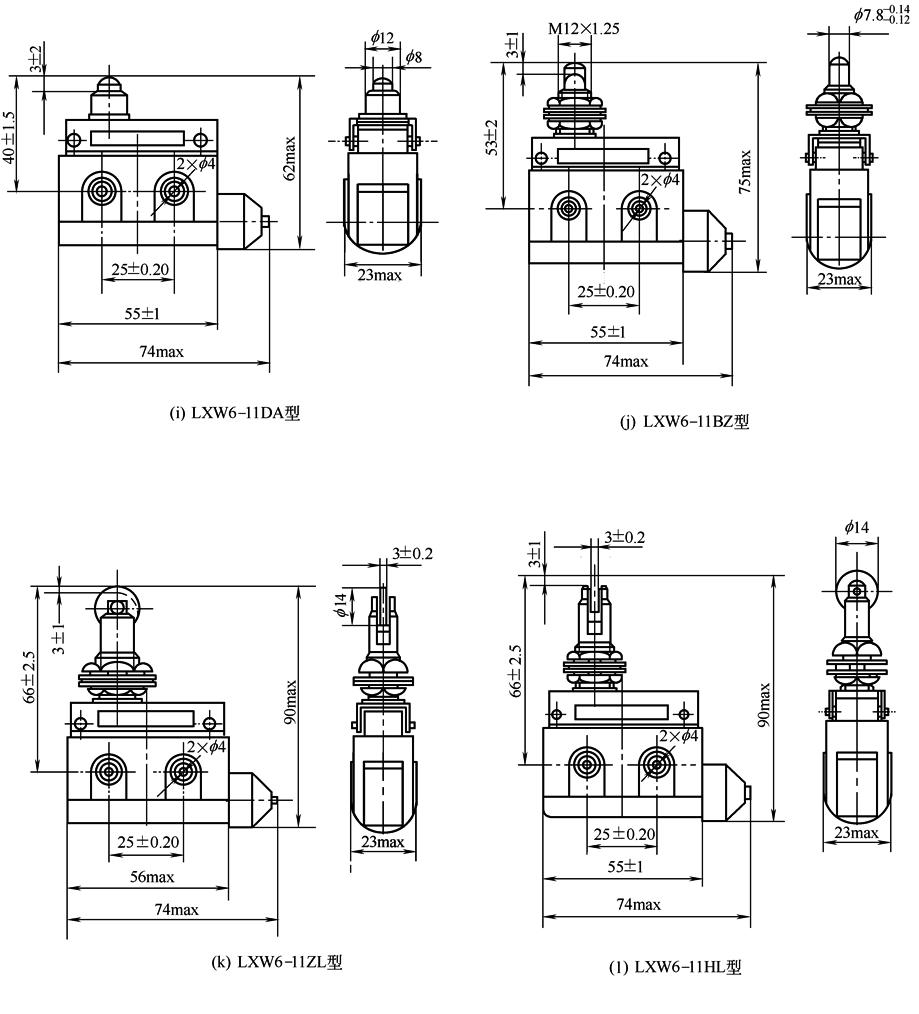

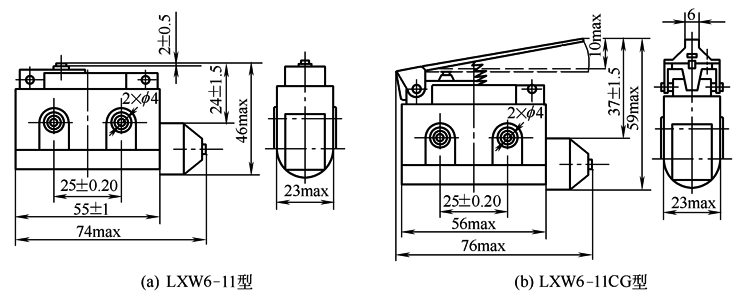

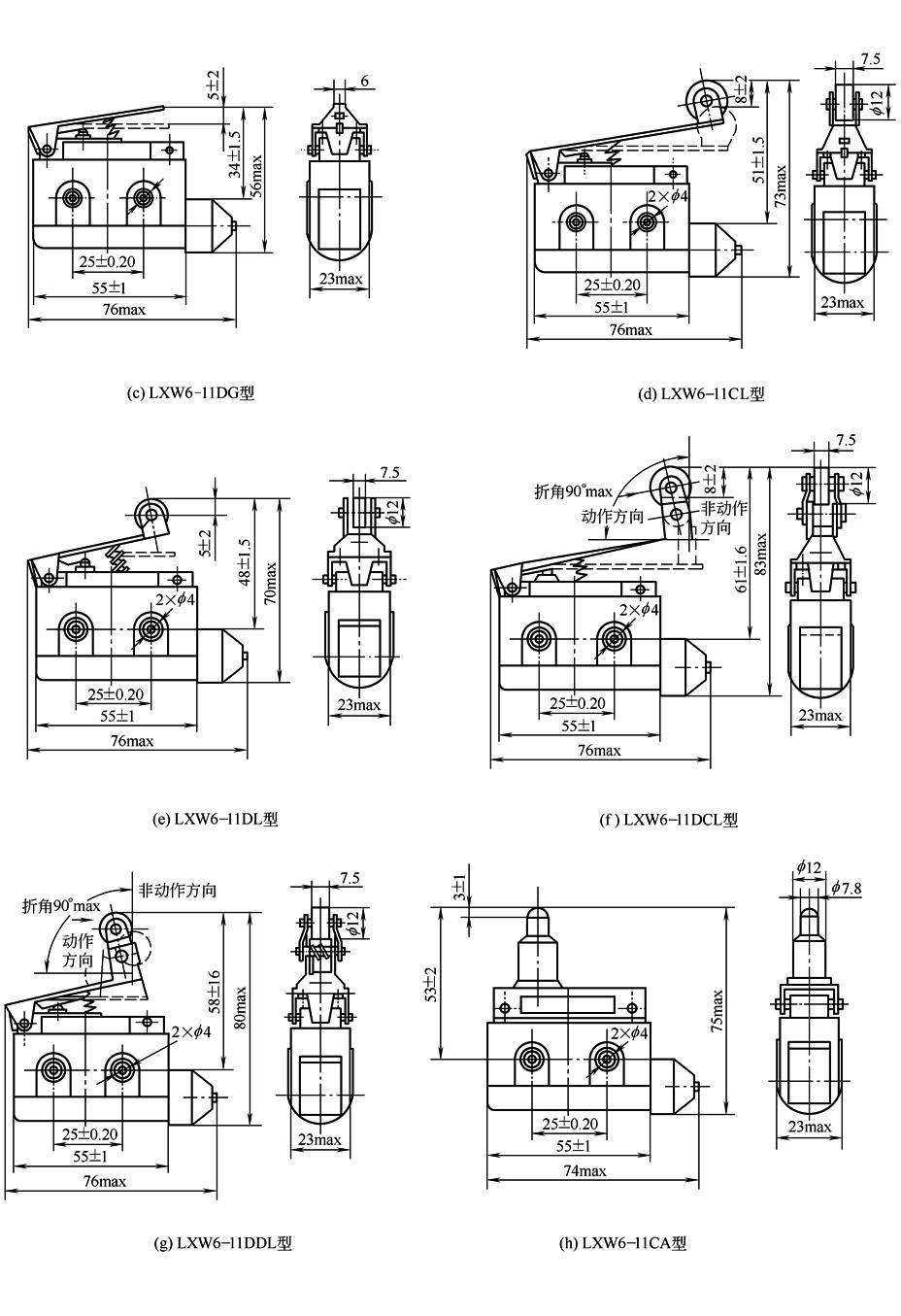

(4) 外形及安装尺寸

外形及安装尺寸见图
