主要技术参数

WL□-□型双回路限位开关主要技术性能见表1和表2

表1　　　　　　　　　　　　　　　　　　　　　　　　　　　技术性能(一)

型     式

使用类别及额定值

热 电 流

显 示 灯

WL□-□型

AC-15 2A/250V

DC-12 2A/48V

10A

—

WL01□-□型

AC-14 0.1A/125V

DC-12 0.1A/48V

0.5A

—

WL□-□LE型

AC-15 2A/250V

10A

氖灯

WL01□-□LE型

AC-14 0.1A/125V

0.5A

氖灯

WL□-□LD型

AC-15 2A/115V

DC-12 2A/48V

10A

LED

WL01□-□LD型

AC-14 0.1A/115V

DC-12 0.1A/48V

0.5A

LED

注：1．例AC-152A/250V意义为，AC-15表示使用类别，2A为额定动作电流，250V为额定动作电压。

2．例0.1A125VAC、0.1A30VDC表示微小负载型。

表2　　　　　　　　　　　　　　　　　　　　　　　　　　　技术性能(二)

保护构造

IP67

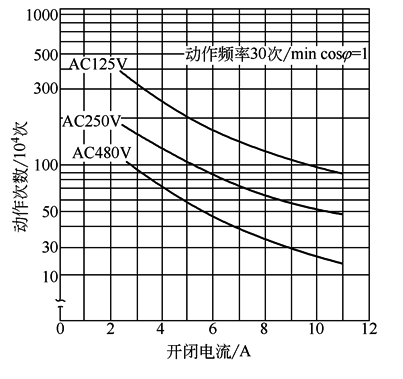

特性曲线

电气寿命曲线(cosφ＝1)

(环境温度5~30℃，环境湿度40%~70%RH)

寿命^①

机械性

1500万次以上^②

电气性

75万次以上^③(AC125V10A阻抗负载)

容许操作速度

1mm/s~1m/s(WLCA2型)

容许动作频率

机械性

120次/min

电气性

30次/min

额定周波数

50/60Hz

绝缘阻抗

100MΩ以上(DC500V)

接触阻抗

25mΩ以下(初期值)

耐电压

同极端子间

AC1000V(600V)50/60Hz1min

充电金属部与接地间

AC2200V(1500V)50/60Hz1min/U_imp2.5kV

各端子与非充电金属间

AC2200V(1500V)50/60Hz1min/U_imp2.5kV

额定绝缘电压(U_i)

250V(EN60947-5-1)

开闭时逆向电压

1000V_max(EN60947-5-1)

污染度(使用环境)

3(EN60947-5-1)

短路保护装置

10A保险丝gG型或gI型(IEC269)

附条件短路电流

100A(EN60947-5-1)

额定密闭热电流

10~0.5A(EN60947-5-1)

触电保护等级

classⅠ

振动

误动作

10~55Hz复振幅1.5mm^④

冲击

耐久

1000m/s²以上(约100G以上)

误动作

300m/s²以上(约30G以上)④

使用环境温度

-10~80℃(但不能结冰)⑤

使用环境湿度

95%RH以下

质量

约275g(WLCA2型情况下)

① 寿命值系指环境温度5~35℃，环境湿度40%~70%RH时。

② 大角度型之一般型、高感度型、软杆型在1000万次以上。

③ 高感度型室外规格在50万次以上，但微小负载型全部在100万次以上。

④ 软杆型除外。

⑤ 耐寒型在-40~40℃(但不结冰)。
