LXZ1系列精密组合行程开关

(1) 用途及特点

LXZ1系列精密组合行程开关适用于交流50Hz或60Hz、额定电压至220V及直流额定电压至220V的控制电路中，作为控制、限位、定位、信号及程序转换之用。本系列组合行程开关具有较高的重复定位精度

本系列行程开关由防护外壳、操动器及触头元件组成。防护外壳由铝合金压铸而成，具有较高的机械强度和刚度，能对壳内的触头元件起良好的保护作用，安装方便，密封性较好。其触头元件是一个双断点的微动开关，其动作灵活，转换速度快

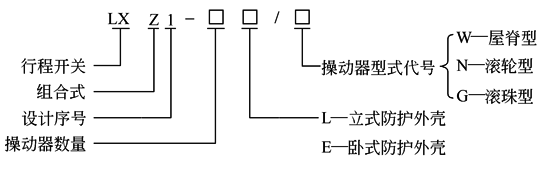

(2) 型号及含义

(3) 主要技术参数

表1　　　　　　　　　　　　　　　　　　　　　　　LXZ1系列行程开关主要技术参数

型号

额定绝

缘电压

/V

AC-11时额定

工作电流/A

DC-11时额定

工作电流/A

重复精度

/mm

操作频率

/次·h^-1

机械寿命

/万次

电寿命/万次

防护

等级

24V

110V

220V

24V

110V

220V

AC

DC

LXZ1-02L

220

3

1.4

0.7

0.5

0.14

0.07

精密型不大于0.005，普通型不大于0.02

1200

1000

200

60

IP65

LXZ1-03L

LXZ1-04L

LXZ1-05L

LXZ1-06L

LXZ1-08L

注：生产厂为北京第一机床电器厂。

(4) 外形及安装尺寸

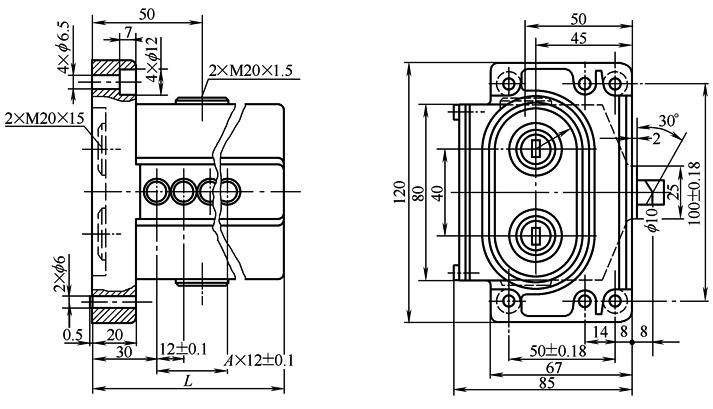

LXZ1系列行程开关外形及安装尺寸见下图和表2

表2　　　　　　　　　　　　　　　　　　　　LXZ1系列行程开关外形及安装尺寸

型　　号

LXZ1-02L

LXZ1-03L

LXZ1-04L

LXZ1-05L

LX1-06L

LX1-08L

外形及安装

尺寸/mm

A

1

2

3

4

5

6

L

68

80

92

104

116

140

(5) 工作条件

环境温度-5~40℃；相对湿度40℃时不超过50%，25℃时不超过90%；海拔不超过2000m。
