LXP1(3SE3)系列行程开关

(1) 用途、特点及工作条件

LXP1(3SE3)系列行程开关系引进德国西门子公司技术生产，适用于交流40~60Hz、额定电压至500V，直流额定电压至600V，电流至10A的控制电路中，将机械信号转变为电气信号，用来控制机械动作或作程序控制用。该系列行程开关，分为开启式和防护式两大类，由外壳、触头部分及开关元件所组成。触头结构有多种类型，动作方式可分为瞬动式、蠕动式及交叉从动式三大类。触头部分可在相差90°的四个位置任意安装。工作条件如下：环境温度-40~85℃；相对湿度40℃时不超过50%，最湿月平均最大相对湿度为90%；海拔不超过2000m

(2) 主要技术参数

LXP1(3SE3)系列行程开关主要技术参数

额定绝

缘电压

/V

额定

发热

电流

/A

额定工作电流/A

机械

寿命

/万次

电寿命/万次

重复

精度

/mm

防护

外壳

出线

孔

防护

等级

AC-11

DC-11

1A/

220V

AC-11

0.5A/

220V

DC-11

额定工作电压/V

AC

DC

125

220

380

500

24

48

110

220

440

500

600

10

10

10

6

4

10

5

1

0.4

0.2

3000

500

1000

0.02

M20×

1.5

IP67

注：生产厂为北京第一机床电器厂，上海第二机床电器厂。

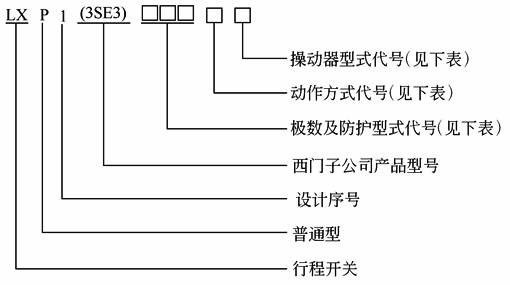

(3) 型号含义

极数及防护型式代号

000

二极开关元件

050

二极开启式行程开关(有防护罩)

120

二极防护式行程开关(窄型)

010

二极有尾顶杆开关元件

003

三极开关元件

303

三极防护式行程开关(宽型)

020

二极开启式行程开关

023

三极开启式行程开关

404

四极防护式行程开关(宽型)

040

二极有尾顶杆开启式行程开关

100

二极防护式行程开关(宽型)

动作方式代号

代号

触头极数

代号

触头极数

二极

三极

四极

二极

三极

四极

0

从动触头

一般从动触头，一常开二常闭

两个从动开关元件

3

从动交叉触头

一交叉从动触头，二常开一常闭(一对交叉)

一个从动、一个快速开关元件

1

快速触头

一般从动触头，二常开一常闭

两个快速开关元件

4

二交叉从动触头，一常开二常闭(两对交叉)

2

从动大开距触头

一交叉从动触头，一常开二常闭(一对交叉)

两个交叉开关元件

5

一交叉从动触头，二常开一常闭(两对交叉)

操动器型式代号

B

直动型操动器

J

一般操动器，摇杆有定位

W

塑料杆一般操动器

C

大行程直动型操动器

H

阻尼操动器，摇杆可调

P

铝杆、阻尼型操动器

D

滚轮直动式

K

阻尼操动器，摇杆有定位

Q

塑料杆、阻尼型操动器

E

横向杠杆滚轮式

U

一般操动器

R

弹簧杆操动器

F

纵向杠杆滚轮式

N

阻尼操动器

T

双轮式

G

一般操动器，摇杆可调

V

铝杆一般操动器

A

开启式开关的唯一代号

(4) 外形及安装尺寸

外形及安装尺寸见图1、图2及图3

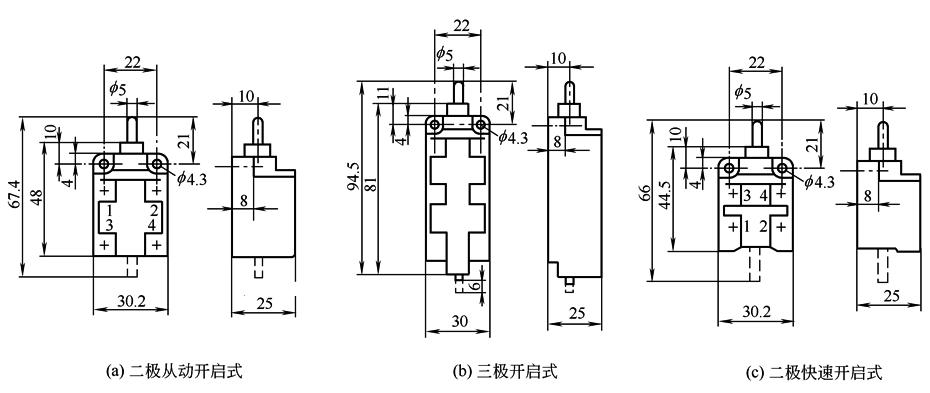

① 开启式

图1

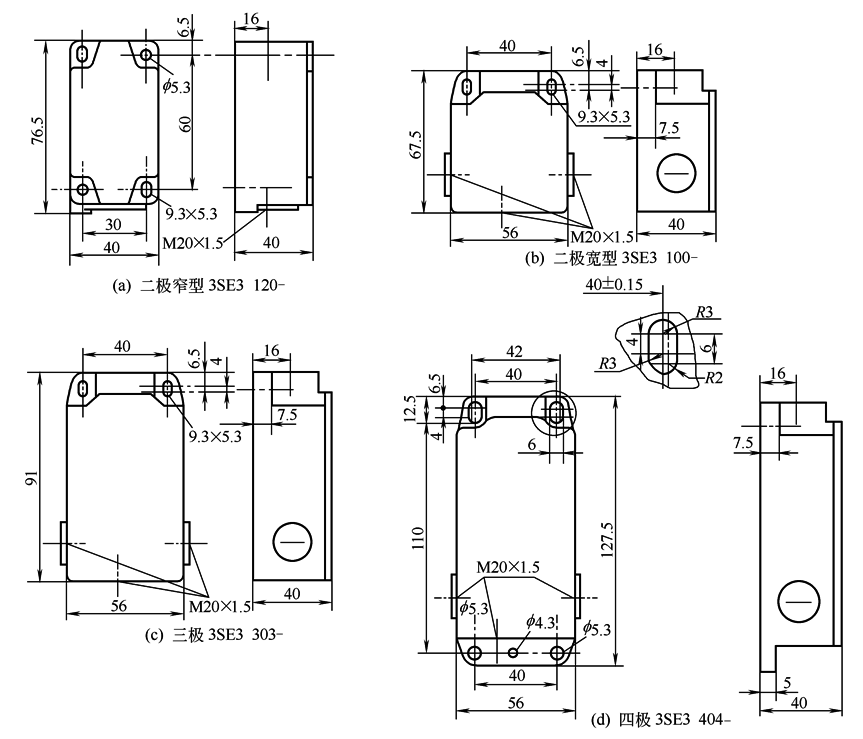

② 防护外壳

图2

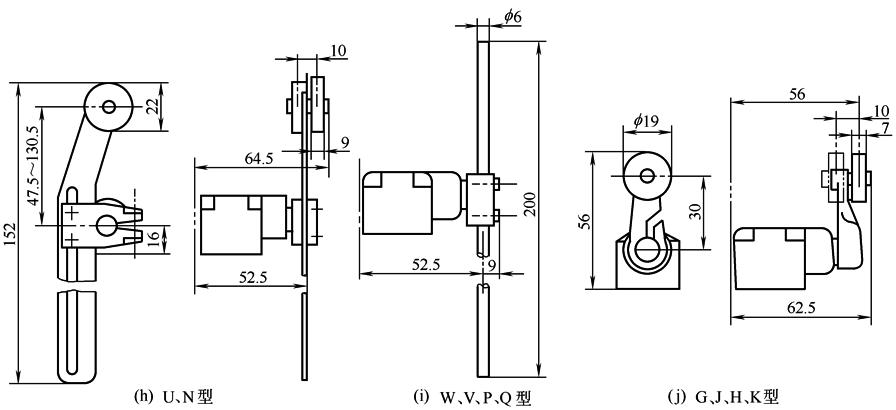

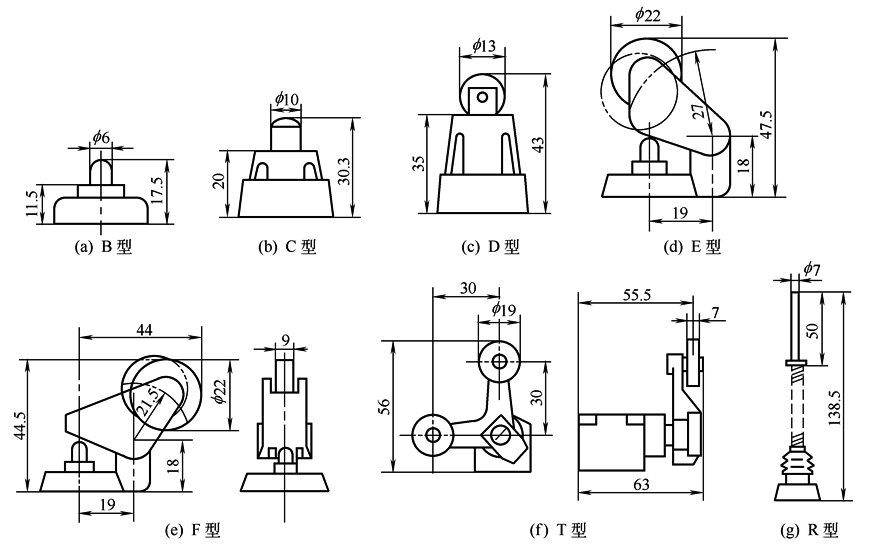

③ 操动器

图3
