抗扭转紧凑型气缸实行步进送料

应用

原理

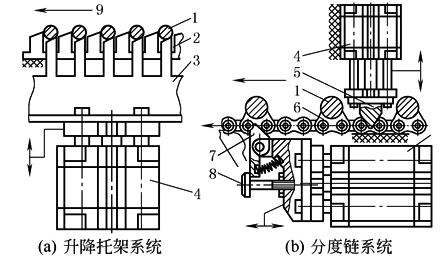

1—工件；2—固定托架；3—升降托架；

4—紧凑型气缸；5—楔形锁定销；

6—工件托架的特殊连杆；7—可移动的棘爪；

8—可调螺母(阻挡)；9—工件的运动方向

无论在堆料或其他场合，都需要用到工件的有序供料，如：装配、测试、加工或其他生产操作。图a所示的上升支架推进系统是很简单的，只需短行程气缸作为驱动就已经足够了。当工件被提升时，它们就会向传送机方向滚动，每一个都向前移动一个位置。用链条，也很容易得到分度运动(图b)，在这种情况下，驱动的是一只气缸，当气缸返回时，链条被保持在原位上，而楔形定位销能很好地保持工件的位置。这种装置已被制成标准的商业设备，配上工件输送架即可

适用

组件

①抗扭转紧凑型气缸；②接近开关；③单气控阀；④单向流量阀；⑤安装附件；⑥管接头
