多位气缸对多通道工件输入槽的分配送料应用

应用

原理

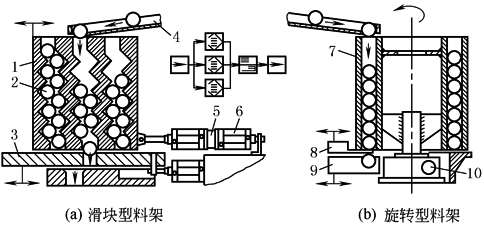

1—锯齿导向料架；2—工件；3—供料滑块；

4—供料通道；5—多位气缸中间连接组件；

6—多位气缸；7—轮鼓料架；8—挡块；

9—供料设备；10—装有料架的旋转分度盘

缓冲存储在物流中是非常有用的，它可以缓解机器或工作站间步调的不匹配性。为了增加缓冲量，可平行地安装多个料架，如图a和图b所示。进料高度由传感器检测(未显示)，料架由多位气缸或气动旋转分度盘驱动。工件在通过每一个锯齿形通道时，都被重新校直，这时允许空的料架进料而不会导致工件过度堆积。在图b所示的方法中，在轮鼓的周边上安装了4个料架

适用

组件

①单气控阀；②单向流量阀；③双耳环；④旋转分度盘；⑤安装附件；⑥管接头
