标准气缸在螺纹滚压机的供料应用

应用

原理

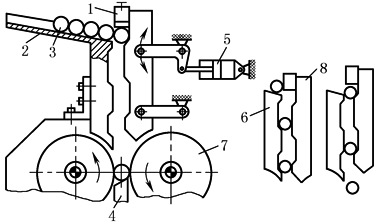

1—可调升降块；2—滚子传送机料架；

3—工件(未加工)；4—硬质支撑臂；

5—气缸；6—固定的导向块；

7—螺纹滚压工具；8—供料可移动部件

滚压螺纹是一种很有效的无切削成形操作，整个加工过程通过自动化实现。图中显示了一个可行的方法，工件以很有序的方式从一供料系统传到机器的滚子传送机料架中，供料的可移动部件经过精巧设计，操作驱动一次，输送一个工件，当工件逐步地往下运动时，每一步都进行自定向，当工件到达支撑臂上的时候，已完全水平。通过螺纹机的螺纹方向进给，加工完毕的工件自动进入到成品收集箱中。这个装置的原理，也适合于带轴肩的或带头部的工件

适用

组件

①标准气缸；②接近开关；③双耳环；④安装脚架；⑤单向流量阀；⑥安装附件；⑦管接头
