防扭转气缸在叠板对齐工艺上的应用

应用

原理

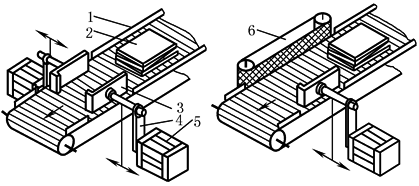

(a)双滑块驱动　　　　　　　　　(b)单滑块驱动叠板

对齐装置图

1—导向边；2—叠板；3—对齐板；

4—臂；5—活塞杆防旋转气缸；6—传送带

在板料工件包装、传送、打包之前，必须排列整齐。以前往往通过传送带上的阻挡滚轮来实现在连续输送过程中的工件的排列。然而，在该实例中，则采用了一对活塞杆防旋转气缸制成的气动滑块(对齐板)，使得工件不仅能对齐，而且能调整工件的纵向位置。防扭转气缸带角尺的前端形挡块(对齐板4)，使工件在传送带运转时在此位置被停止，可以调整传送带上工件在横向位置之间的间距，由于采用活塞杆防扭转气缸制成的气动滑块，气缸在伸出运动时活塞杆不会旋转，因此对齐板在伸出作横向驱动对齐时，也不会作旋转而损坏输送。图b在单滑块驱动中，在常用的滚轮对齐中，则需要良好的工作条件，在对齐方向(纵向和横向)上工件必须光滑，以免工件损坏另一侧传送带。在此例中，对活塞杆防扭转气缸的用途作了很好的诠释。对齐操作由检测工件的传感器触发驱动(图中未显示)

适用

组件

①活塞杆防扭转气缸：扁平气缸或方活塞杆气缸，防扭转气缸或双活塞气缸；②单气控阀；③接近开关；④漫射式传感器；⑤气动增计数器
