气动产品在冲压工艺上的应用

双齿轮齿条摆动气缸/导杆止动气缸在铸件去毛刺冲压工艺上的应用如下表所示

应用

原理

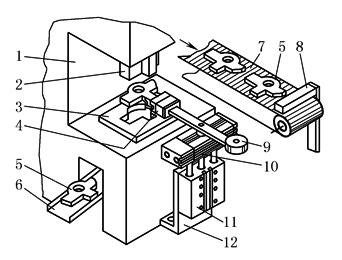

1—冲床；2—去毛边冲压上模；

3—带孔板；4—气爪；

5—带毛边的铸件；

6—出料斜槽；7—传送带；

8—挡块；9—配重；

10—摆动气缸；

11—升降滑块气缸(导杆止动气缸)；

12—安装托架

图中展示的是为铸件去毛边提供进料。操作设备利用气爪将铸件从传送机上取出，90°旋转摆动后，定位于料板孔和去毛边冲压上模之间。在去完毛边以后，工件在重力作用下，输送至出料箱中。摆动臂上装有配重块以防止超载而导致导轨的磨损。在末端位置上装有可调液压缓冲器。该工序也可以通过其他的气动驱动结构来实现，如采用直线轴的多轴控制装置

适用

组件

①摆动气缸和适配连接板；②平行气爪；③接近开关；④单气控阀或阀岛；⑤导杆止动气缸或小型滑块气缸；⑥安装附件；⑦管接头
