弯曲强度尺寸系数Y_x

尺寸系数Y_x是考虑因尺寸增大使材料强度降低的尺寸效应因素，用于弯曲强度计算。确定尺寸系数最理想的方法是通过实验或经验总结。当用与设计齿轮完全相同尺寸、材料和工艺的齿轮进行实验得到齿面承载能力或寿命系数时，应取Y_x值为1.0。静强度(N_L≤N₀)的Y_x＝1.0。当无实验资料时，持久强度(N_L≥N_c)的尺寸系数Y_x可按下表的公式计算，也可由下图查取

弯曲强度计算的尺寸系数Y_x

持久寿命

N_L≥N_c

材   料

Y_x

备   注

结构钢、调质钢、球墨铸铁(珠光体、贝氏体)、珠光体可锻铸铁

1.03～0.006 m_n

当m_n＜5时，取m_n＝5

当m_n＞30时，取m_n＝30

渗碳淬火钢和全齿廓感应或火焰淬火钢、渗氮钢或氮碳共渗钢

1.05～0.01 m_n

当m_n＜5时，取m_n＝5

当m_n＞25时，取m_n＝25

灰铸铁、球墨铸铁(铁素体)

1.075～0.015 m_n

当m_n＜5时，取m_n＝5

当m_n＞25时，取m_n＝25

有限寿命(N₀＜N_L＜N_c)的尺寸系数

Y_xc——持久寿命时的尺寸系数N₀、N_L、N_c见表弯曲强度的寿命系数Y_NT

静强度(N_L≤N₀)的尺寸系数

Y_x＝1.0

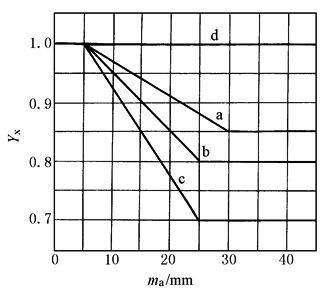

弯曲强度计算的尺寸系数Y_x

a—结构钢、调质钢、球墨铸铁(珠光体、贝氏体)、珠光体可锻铸铁；

b—渗碳淬火钢和全齿廓感应或火焰淬火钢，渗氮或氮碳共渗钢；

c—灰铸铁，球墨铸铁(铁素体)；d—静强度计算时的所有材料
