弯曲强度的寿命系数Y_NT

寿命系数Y_NT是考虑齿轮寿命小于或大于持久寿命条件循环次数N_c时(见下图)，其可承受的弯曲应力值与相应的条件循环次数N_c时疲劳极限应力的比例系数

当齿轮在定载荷工况工作时，应力循环次数N_L为齿轮设计寿命期内单侧齿面的啮合次数；双向工作时，按啮合次数较多的一面计算。当齿轮在变载荷工况下工作并有载荷图谱可用时，应按表在变动载荷下工作的齿轮强度核算所述方法核算其强度安全系数，对于无载荷图谱的非恒定载荷齿轮，可近似地按名义载荷乘以使用系数K_A来核算其强度

弯曲强度寿命系数Y_NT应根据实际齿轮实验或经验统计数据得出的S-N曲线求得，它与材料、热处理、载荷平稳程度、轮齿尺寸及残余应力有关。当直接采用S-N曲线确定和S-N曲线实验条件完全相同的齿轮寿命系数Y_NT时，应取系数Y_δrelT，Y_RrelT，Y_X的值为1.0

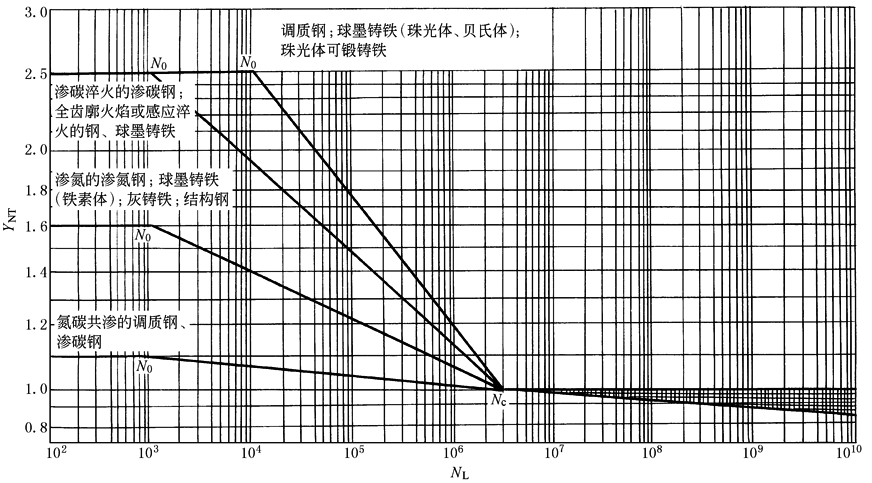

当无合适的上述实验或经验数据可用时，Y_NT可由下表中的公式计算得出，也可由下图查取

弯曲强度的寿命系数Y_NT

材料及热处理

静强度最大

循环次数

N₀

持久寿命条件

循环次数

N_c

应力循环次数

N_L

Y_NT计算公式

球墨铸铁(珠光体、贝氏体)；珠光体可锻铸铁；调质钢

N₀＝10⁴

N_c＝3×10⁶

N_L≤10⁴

Y_NT ＝2.5

10⁴＜N_L≤3×10⁶

Y_NT ＝

3×10⁶＜N_L≤10¹⁰

Y_NT ＝(见注)

渗碳淬火的渗碳钢；火焰淬火、全齿廓感应淬火的钢、球墨铸铁

N_L≤10³

Y_NT ＝2.5

10³＜N_L≤3×10⁶

Y_NT ＝

3×10⁶＜N_L≤10¹⁰

Y_NT ＝(见注)

结构钢；渗氮处理的渗氮钢、调质钢、渗碳钢；灰铸铁、球墨铸铁(铁素体)

N₀＝10³

N_c＝3×10⁶

N_L≤10³

Y_NT ＝1.6

10³＜N_L≤3×10⁶

Y_NT ＝

3×10⁶＜N_L≤10¹⁰

Y_NT ＝(见注)

氮碳共渗的调质钢、渗碳钢

N_L≤10³

Y_NT ＝1.1

10³＜N_L≤3×10⁶

Y_NT ＝

3×10⁶＜N_L≤10¹⁰

Y_NT ＝(见注)

注：当优选材料、制造工艺和润滑剂，并经生产实践验证时，这些计算式可取Y_NT＝1.0。
