其他元件     　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

单向阀(JB/ZQ 4595—2006)

型号

公称

通径

DN

公称

压力

/MPa

d

D

H₁

H

A

质量

/kg

生产厂：

太原矿山机器润滑液压设备有限公司，江苏省南通市南方润滑液压设备有限公司，启东市南方润滑液压设备有限公司，启东江海液压润滑设备厂，启东润滑设备有限公司，四川川润股份有限公司，常州华立液压润滑设备有限公司，上海润滑设备厂，上海利安润滑设备制造有限公司，太原宝太润液设备有限公司，启东中冶润滑设备有限公司

DXF-10

10

0.8

(E)

G³/8

40

30

100

35

1.2

DXF-15

15

G¹/2

40

40

110

32

1.2

DXF-25

25

G1

50

45

115

40

1.8

DXF-32

32

G1¹/4

55

55

120

45

2.0

DXF-40

40

G1¹/2

60

55

120

52

2.2

DXF-50

50

G2

75

65

128

68

3.4

1.用于稀油润滑系统，防止油流反向流动的单向阀

2.适用于黏度22~460mm²/s的润滑油

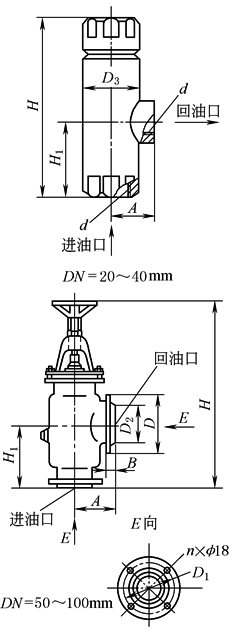

安全阀(0.8MPa)(JB/ZQ 4594—2006)

型号

公称

通径

DN

公称

压力

/MPa

工作

压力

/MPa

d

H

H₁

A

法兰尺寸

D₃

质量

/kg

D

D₁

D₂

B

n

/mm

AF-E 20/0.5

20

0.8

(E)

0.2~0.5

G³/4

140

56

35.5

—

—

—

—

—

45

1.2

AF-E 20/0.8

0.4~0.8

AF-E 25/0.5

25

0.2~0.5

G1

165

70

40

—

—

—

—

—

50

1.6

AF-E 25/0.8

0.4~0.8

AF-E 32/0.5

32

0.2~0.5

G1¹/4

194

88

48

—

—

—

—

—

60

2.8

AF-E 32/0.8

0.4~0.8

AF-E 40/0.5

40

0.2~0.5

G1¹/2

194

88

52

—

—

—

—

—

60

2.8

AF-E 40/0.8

0.4~0.8

AF-E 50/0.8

50

0.2~0.8

—

420

110

110

165

125

100

18

4

—

15

AF-E 80/0.8

80

—

485

125

125

200

160

135

18

8

—

23

AF-E 100/0.8

100

—

540

155

135

220

180

155

18

8

—

31

1.用于稀油集中润滑系统，使系统压力不超过调定值

2.适用于黏度22~460mm²/s的润滑油

3.法兰连接尺寸按JB/T 81—1994《凸面板式平焊钢制管法兰》(PN＝1.6MPa)的规定

4.标记示例：

公称压力0.8MPa，公称通径40mm，调节压力0.2~0.5MPa的安全阀，标记为

AF-E 40/0.5　安全阀　JB/ZQ 4594—2006

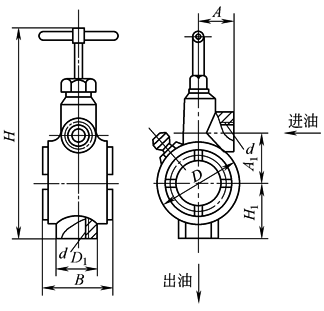

GZQ型给油指示器(JB/ZQ 4597—2006)

型号

公称

通径

DN

公称

压力

/MPa

d

D

B

A₁

A

H

H₁

D₁

质量

/kg

生产厂(安全阀同此)：

太原矿山机器润滑液压设备有限公司，启东市南方润滑液压设备有限公司，南通市南方润滑液压设备有限公司，启东江海液压润滑设备厂，启东润滑设备有限公司，四川川润股份有限公司，常州市华立液压润滑设备有限公司，上海润滑设备厂，上海利安润滑设备制造有限公司，太原宝太润液设备有限公司，启东中冶润滑设备有限公司

GZQ-10

10

0.63

(D)

G³/8

65

58

35

32

142

45

32

1.4

GZQ-15

15

G¹/2

65

58

35

32

142

45

32

1.4

GZQ-20

20

G³/4

50

60

28

38

150

60

41

2.2

GZQ-25

25

G1

50

60

28

38

150

60

41

2.2

1．用于稀油润滑系统，观察向润滑点给油情况和调节油量的给油指示器

2．适用于黏度22~460mm²/s的润滑油；与管路连接时尽量垂直安装

3．标记示例：公称通径15的给油指示器，标记为

GZQ-15　给油指示器　JB/ZQ 4597—2006

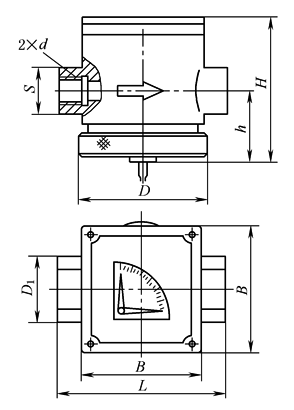

YXQ型油流信号器(JB/ZQ 4596—1997)

型号

公称

通径

DN

公称

压力

/MPa

连接

螺纹

d

L

D

H

≈

h

≈

B

D₁

S

干簧管

触点容量

质量

/kg

电压

/V

电流

/A

功率

/W

YXQ-10

10

0.4

(C)

G³/8

100

70

75

37

65

32

27

12

0.05

0.5

0.7

YXQ-15

15

G¹/2

100

70

75

37

65

32

27

0.7

YXQ-20

20

G³/4

120

82

82

40

78

48

40

0.9

YXQ-25

25

G1

120

82

82

40

78

48

40

0.9

YXQ-40

40

G1¹/2

150

110

106

53

106

68

60

1.1

YXQ-50

50

G2

150

110

106

53

106

68

75

1.2

1．用于稀油润滑系统，通过指针观察油流情况，通过干簧管发出管路中油量不足或断油信号

2．适用于黏度22~460mm²/s的润滑油

3．标记示例：公称通径10mm的油流信号器，标记为

YXQ-10 信号器 JB/ZQ 4596—1997

生产厂有启东江海液压润滑设备厂，启东润滑设备有限公司，四川川润股份有限公司，常州华立液压润滑设备有限公司。启东中冶润滑设备有限公司

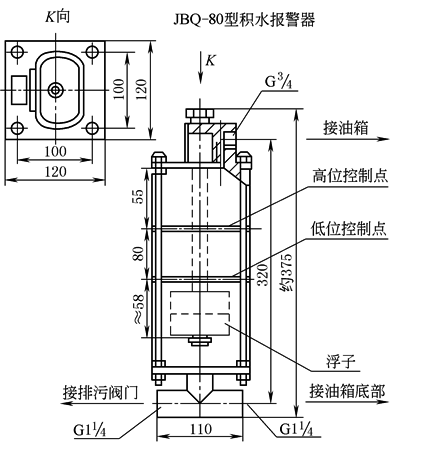

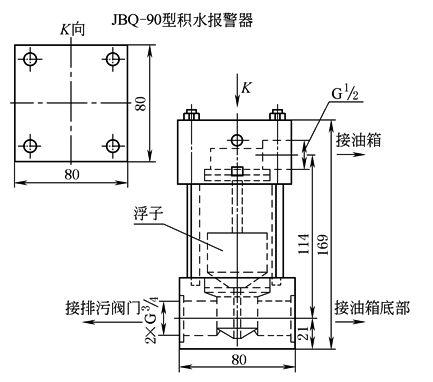

JBQ型积水报警器(JB/ZQ 4708—2006)

参数名称

型号

JBQ-80型

JBQ-90型

浮子中心与油水分界面偏差

/mm

±2

±1.5

发信号报警的水面高度误差

±2

±1.5

控制积水高度

80

90

排水阀开启的水面高度误差

±2

±2

适用油箱容积/m³

＞10

≤10

电气参数

50Hz，220V，50V·A

介质黏度/mm²·s^-1

22~460

适用温度/℃

0~80

1．适用于稀油集中润滑系统，用来控制油箱中积水量，并能及时显示报警；使用时通过截止阀与油箱底部连通

2．积水报警器与手动阀门配套时，报警器可发出报警信号，实现人工排水。积水报警器与排污电磁阀、电气控制箱等配套时，可以实现油箱积水的自动控制，自动放水和关闭排污电磁阀

3．油箱中的油液切忌发生乳化，因一旦发生乳化本产品将不能正常工作，故应选用抗乳化性强的油品

4．标记方法：控制积水高度80mm的积水报警器，标记为

JBQ-80 型积水报警器　JB/ZQ 4708—2006

生产厂：太原矿山机器润滑液压设备有限公司，启东市南方润滑液压设备有限公司，南通市南方润滑液压设备有限公司，常州市华立液压润滑设备有限公司，太原市兴科机电研究所，太原宝太润液设备有限公司

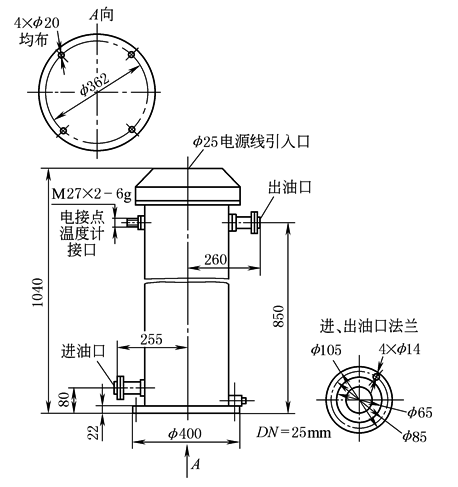

DRQ型电加热器(JB/ZQ 4599—2006)

型号

总功率

/kW

公称流量

/L·min^-1

公称压力

/MPa

温升

/℃

DRQ-28

28

25

0.25(G)

≥35

型号

最高允

许温度

/℃

电加热器

型号

电压

/V

质量

/kg

DRQ-28

90

GYY2-220/4

220

90

1．进、出口法兰按JB/T 81—1994《凸面板式平焊钢制管法兰》(PN＝1MPa，DN＝25)的规定

2．用于稀油集中润滑系统。当脏油进入净油机之前将其加热以减低油的黏度

3．被加热油品的闪点应不低于120℃

4．标记示例：功率28kW的电加热器，标记为

DRQ-28　加热器　JB/ZQ 4599—2006

生产厂：太原矿山机器润滑液压设备有限公司，南通市南方润滑液压设备有限公司，启东市南方润滑液压设备有限公司，常州市华立液压润滑设备有限公司
