列管式油冷却器(JB/T 7356—2005)

GLC、GLL型列管式冷却器适用于冶金、矿山、电力、化工、轻工等行业的稀油润滑装置、液压站和液压设备中，将热工作油冷却到要求的温度。GLL5、GLL6、GLL7系列具有立式装置。

表1　　　　　　　　　　　　　　　　　　　　　　　列管式油冷却器系列的基本参数与特点

型号

公称

压力

/MPa

公称冷却面积/m²

工作温度

/℃

工作压力

/MPa

油水

流量比

黏度^①

换热系数

/［kcal/(m²

·h·℃)］

特点

GLC1

0.63(D)

1(F)

1.6(W)

0.4

0.6

0.8

1

1.2

—

—

—

≤100水温≤30

≤1.6

(一般工作

压力≤1)

1∶1

≤100

mm²/s

＞300

产品体积小、重量轻，冷却效果好，便于维护检修

换热管采用紫铜翅片管，水侧通道为双管程填料函浮动管板式

GLC2

1.3

1.7

2.1

2.6

3

3.6

—

—

GLC3

4

5

6

7

8

9

10

11

GLC4

13

15

17

19

21

23

25

27

GLC5

30

34

37

41

44

47

50

54

GLC6

55

60

65

70

75

80

85

90

GLL3

0.63(D)

1(F)

4

5

6

7

—

—

—

—

1∶1.5

10~460

mm²/s

＞200

换热管采用裸(光)管，水侧通道为双管程或四管程填料函浮动管板式

GLL4

12

16

20

24

28

—

—

—

GLL5

35

40

45

50

60

—

—

—

GLL6

80

100

120

—

—

—

—

—

GLL7

160

200

—

—

—

—

—

—

① 适用润滑油的黏度值。

注：生产厂有太原矿山机器润滑液压设备有限公司，南通市南方润滑液压设备有限公司，启东市南方润滑液压设备有限公司，启东江海液压润滑设备厂，启东润滑设备有限公司，福建省泉州市江南冷却器厂，常州市华立液压润滑设备有限公司，四川川润股份有限公司，四平维克斯换热设备有限公司，风凯换热器制造(常州)有限公司，上海润滑设备厂，启东中冶润滑设备有限公司。

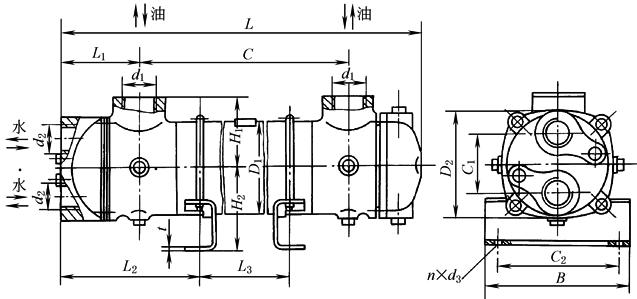

表2　　　　　　　　　　　　　　　　　　　　　　GLC 型列管式油冷却器型式与尺寸　　　　　　　　　　　　　　　　　　　　　mm

标记示例：

公称冷却面积0.3m²，公称压力1.0MPa，换热管型式为翅片管的列管式油冷却器，标记为

GLC1-0.3/1.0　冷却器　JB/T 7356—2005

型号

L

C

L₁

H₁

H₂

D₁

D₂

C₁

C₂

B

L₂

L₃

t

n×d₃

d₁

d₂

质量

/kg

GLC1-0.4/×

GLC1-0.6/×

GLC1-0.8/×

GLC1-1/×

GLC1-1.2/×

370

540

660

810

940

240

405

532

665

805

67

60

68

78

92

52

102

132

115

145

310

435

570

715

2

4×f 11

G1

G³/4

8

10

12

13

15

GLC2-1.3/×

GLC2-1.7/×

GLC2-2.1/×

GLC2-2.6/×

GLC2-3/×

GLC2-3.5/×

560

690

820

960

1110

1270

375

500

635

775

925

1085

98

85

93

120

137

78

145

175

172

225

350

485

630

780

935

2

4×f 11

G1

G1

19

21

25

29

32

36

GLC3-4/×

GLC3-5/×

GLC3-6/×

GLC3-7/×

840

990

1140

1310

570

720

870

1040

152

125

158

168

238

110

170

210

245

380

530

680

850

10

4×f 15

G1¹/2

G1¹/4

74

77

85

90

GLC3-8/×

GLC3-9/×

GLC3-10/×

GLC3-11/×

1470

1630

1800

1980

1200

1360

1530

1710

152

125

158

168

238

110

170

210

245

1010

1170

1340

1520

10

4×f 15

G2

G1¹/2

96

105

110

118

GLC4-13/×

GLC4-15/×

1340

1500

985

1145

197

160

208

219

305

140

270

320

318

745

905

12

4×f 19

G2B

G2

152

164

GLC4-17/×

GLC4-19/×

GLC4-21/×

GLC4-23/×

GLC4-25/×

GLC4-27/×

1660

1830

2010

2180

2360

2530

1305

1475

1655

1825

2005

2175

197

160

208

219

305

140

270

320

318

1065

1235

1415

1585

1765

1935

12

4×f 19

G2

G2

175

188

200

213

225

GLC5-30/×

GLC5-34/×

GLC5-37/×

GLC5-41/×

GLC5-44/×

GLC5-47/×

GLC5-51/×

GLC5-54/×

1932

2152

2322

2542

2712

2872

3092

3262

1570

1790

1960

2180

2350

2510

2730

2900

202

200

234

273

355

180

280

320

327

1320

1540

1710

1930

2100

2260

2480

2650

12

4×f 23

G2

G2¹/2

—

—

—

—

—

—

—

—

GLC6-55/×

GLC6-60/×

GLC6-65/×

GLC6-70/×

GLC6-75/×

GLC6-80/×

GLC6-85/×

GLC6-90/×

2272

2452

2632

2812

2992

3172

3352

3532

1860

2040

2220

2400

2580

2760

2940

3120

227

230

284

325

410

200

300

390

362

1590

1770

1950

2130

2310

2490

2670

2850

12

4×f 23

G2¹/2

G3

—

—

—

—

—

—

—

—

注：×为标注公称压力值。

表3　　　　　　　　　　　　　　　　　　　　　GLL 型卧式列管式油冷却器型式与尺寸　　　　　　　　　　　　　　　　　　　mm

标记示例：

公称冷却面积60m²，公称压力0.63MPa，换热管为裸管，水侧通道为四管程(S)的立式(L)列管式油冷却器，标记为

GLL5-60/0.63SL　冷却器　JB/T 7356—2005

型号

L

C

L₁

H₁

H₂

D₁

D₂

C₁

C₂

B

L₂

L₃

D₃

D₄

n×d₁

n×d₂

n×b×l

DN₁

DN₂

质量

/kg

GLL3-4/××

1165

682

265

190

210

219

310

140

200

290

367

485

100

100

4×f 18

4×f 18

4×20×28

32

32

143

GLL3-5/××

1465

982

785

168

GLL3-6/××

1765

1282

1085

110

40

184

GLL3-7/××

2065

1512

1385

220

GLL4-12/××

1555

860

345

262

262

325

435

200

300

370

497

660

145

145

4×f 18

4×f 18

4×20×28

65

65

319

GLL4-16/××

1960

1365

1065

380

GLL4-20/××

2370

1775

1475

440

GLL4-24/××

2780

2175

350

1885

160

8×f 17.5

80

505

GLL4-28/××

3190

2585

2295

566

GLL5-35/××

2480

1692

500

315

313

426

535

235

300

520

730

1232

180

180

8×f 18

4×20×30

100

100

698

GLL5-40/××

2750

1962

1502

766

GLL5-45/××

3020

2202

515

725

1772

210

125

817

GLL5-50/××

3290

2472

2042

900

GLL5-60/××

3830

3012

2582

1027

GLL6-80/××

3160

2015

700

500

434

616

780

360

750

550

935

1555

295

295

8×f 22

8×f 23

4×25×32

200

200

1617

GLL6-100/××

3760

2615

2155

1890

GLL6-120/××

4360

3215

2755

2163

注：1．第一个×为标注公称压力值，第二个×为标注水程管程数(四管程标S，双管程不标注)。

2．法兰连接尺寸按JB/T 81—1994《凸面板式平焊钢制管法兰》中PN＝1MPa的规定。

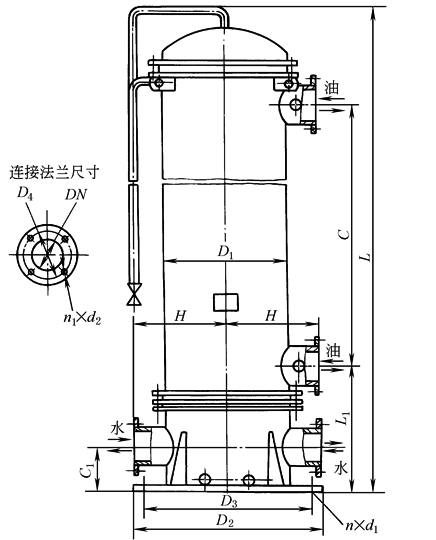

表4　　　　　　　　　　　　　　　　　　　　　　　　　GLL 型立式油冷却器型式与尺寸　　　　　　　　　　　　　　　　　　　mm

型号

L

C

L₁

C₁

H

D₁

D₂

D₃

DN

D₄

n×d₁

n₁×d₂

质量

/kg

GLL5-35/××L

2610

1692

470

150

315

426

640

590

80

160

6×f 30

4×f 18

734

GLL5-40/××L

2880

1962

802

GLL5-45/××L

3120

2202

100

180

8×f 18

853

GLL5-50/××L

3390

2472

936

GLL5-60/××L

3930

3012

1063

GLL6-80/××L

3255

2015

705

235

500

616

1075

1015

125

210

6×f 40

2×f 18

1670

GLL6-100/××L

3855

2615

1943

GLL6-120/××L

4455

3215

150

240

8×f 23

2216

GLL7-160/××L

3320

2010

715

602

820

1210

1150

2768

GLL7-200/××L

3970

2660

200

295

3340

注：1．法兰连接尺寸按JB/T 81—1994《凸面板式平焊钢制管法兰》中PN＝1MPa的规定。

2．第一个×为标注公称压力值，第二个×为标注水程管程数(四管程标S，双管程不标注)。
