SWCQ型双筒网式磁芯过滤器(JB/ZQ 4592—2006)

适用于公称压力0.63MPa的稀油润滑系统中过滤润滑油。由于内部装有磁芯，因此还能吸附带磁性的微粒，避免机械摩擦副的过早磨损。除此以外，这种过滤器的结构特点与SWQ型双筒网式过滤器相同

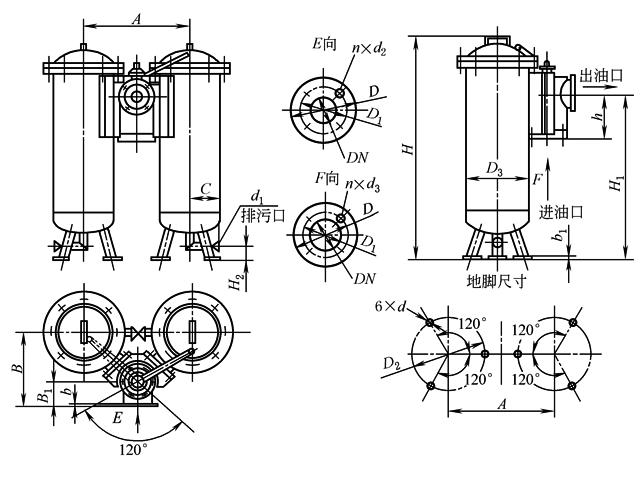

双筒网式磁芯过滤器参数及外形尺寸　　　　　　　　　　　　　　　　　　　　　　mm

公称压力0.63MPa，进、出口初始压差小于等于0.03MPa，滤芯清洗压降小于等于0.15MPa

适用于稀油润滑系统及液压传动系统中过滤润滑油或液压油，适用于黏度值46~460mm²/s的润滑油

标记示例：

公称通径为50mm的双筒网式磁芯过滤器，标记为

SWCQ-50过滤器

JB/ZQ 4592—2006

型号

公称

通径

DN/mm

过滤

面积

/m²

运动黏度值/mm²·s^-1

质量

/kg

46

68

100

150

460

过滤精度/mm

0.08

0.12

0.08

0.12

0.08

0.12

0.08

0.12

0.08

0.12

通过能力/L·min^-1

SWCQ-50

50

0.31

485

1160

447

793

250

565

107

256

69

160

136

SWCQ-65

65

0.52

820

1960

760

1340

400

955

180

434

106

250

165

SWCQ-80

80

0.83

1320

3100

1200

2150

630

1533

288

695

170

400

220

SWCQ-100

100

1.31

1990

4750

1840

3230

1000

2310

436

1050

267

630

275

SWCQ-125

125

2.80

3340

8000

3100

5420

1686

3890

730

1710

450

1000

680

SWCQ-150

150

3.30

5000

12000

4650

8130

2520

5840

1094

2660

679

1600

818

SWCQ-200

200

6.00

9264

22140

8568

15114

4620

10788

2034

4908

1254

2898

1185

SWCQ-250

250

9.40

14513

34686

13423

23678

7238

16901

3186

7689

1964

4540

1422

SWCQ-300

300

13.50

20844

49815

19278

34006

10395

24273

4576

11043

2821

6520

2580

型号

公称

通径

DN

A

B

B₁

b

b₁

C

D₂

D₃

H

H₁

H₂

h

d

d₁

进、出口法兰尺寸

DN

D

D₁

n

d₂

d₃

SWCQ-50

50

459

325

130

18

20

170

260

240

660

480

70

170

19

G¹/2

50

160

125

4

18

M16

SWCQ-65

65

474

340

140

20

20

170

260

240

810

630

70

200

19

G¹/2

65

180

145

4

18

M16

SWCQ-80

80

529

367

145

20

20

180

350

300

820

620

70

220

19

G¹/2

80

195

160

4

18

M16

SWCQ-100

100

550

381

160

22

20

180

350

300

1000

780

70

250

19

G¹/2

100

215

180

8

18

M16

SWCQ-125

125

779

494

165

24

20

220

600

550

1340

1060

100

300

19

G¹/2

125

245

210

8

18

M16

SWCQ-150

150

817

533

190

24

30

220

600

550

1460

1120

100

340

24

G¹/2

150

280

240

8

23

M20

SWCQ-200

200

938

613

230

24

30

260

650

600

1500

1120

120

420

24

G¹/2

200

335

295

8

23

M20

SWCQ-250

250

1034

676

260

26

30

260

700

640

1600

1190

120

500

24

G¹/2

250

390

350

12

23

M20

SWCQ-300

300

1288

814

290

28

30

260

1000

900

1720

1120

120

570

24

G¹/2

300

440

400

12

23

M20

注：1．法兰连接尺寸按JB/T 81—1994《凸面板式平焊钢制管法兰》(PN＝1MPa)的规定。

2．生产厂有启东市南方润滑液压设备有限公司，南通市南方润滑液压设备有限公司，启东江海液压润滑设备厂，太原矿山机器润滑液压设备有限公司，启东润滑设备有限公司，四川川润股份有限公司，常州市华立液压润滑设备有限公司，太原市兴科机电研究所，太原宝太润液设备有限公司，启东中冶润滑设备有限公司。
