板式油冷却器(JB/ZQ 4593—2006)

表1　　　　　　　　　　　　　　　　　　　　　BRLQ 型板式油冷却器基本参数(JB/ZQ 4593—2006)

型号

公称冷

却面积

/m²

油流量

/L·min^-1

进油

温度

/℃

出油

温度

/℃

油压降

/MPa

进水

温度

/℃

水流量

/L·min^-1

应用

50^#

机械油

28^#

轧钢机油

用50^#

机械油时

用28^#轧

钢机油时

BRLQ0.05-1.5

BRLQ0.05-2

BRLQ0.05-2.5

BRLQ0.1-3

BRLQ0.1-5

BRLQ0.1-7

BRLQ0.1-10

BRLQ0.2A-13

BRLQ0.2A-18

BRLQ0.2A-24

BRLQ0.3A-30

BRLQ0.3A-35

BRLQ0.3A-40

BRLQ0.5-60

BRLQ0.5-70

BRLQ0.5-80

BRLQ0.5-120

BRLQ1.0-50

BRLQ1.0-80

BRLQ1.0-100

BRLQ1.0-120

BRLQ1.0-150

BRLQ1.0-180

BRLQ1.0-200

BRLQ1.0-250

1.5

2

2.5

3

5

7

10

13

18

24

30

35

40

60

70

80

120

50

80

100

120

150

180

200

250

20

32

50

80

125

200

250

400

500

600

650

700

950

1100

1300

2100

3000

1000

2100

2500

3000

3500

4000

4500

5000

10

16

25

40

63

100

125

160

250

315

400

500

630

800

1000

1600

2100

715

1600

1800

2100

2500

2850

3150

3500

50

≤42

≤0.1

≤30

16

25

40

64

100

100

200

320

400

500

520

560

800

900

1050

1670

2400

850

1670

2040

2400

2950

3500

3800

4400

8

13

20

32

50

80

100

130

200

250

320

400

500

640

800

1280

1600

570

1280

1440

1600

2400

2600

3000

3400

1．适用于稀油润滑系统中冷却润滑油，其黏度值不大于460mm²/s

2．板式冷却器油和水流向应相反

3．冷却水用工业用水，如用江河水需经过滤或沉淀

4．工作压力小于1MPa

5．工作温度-20~150℃

6．50^#机械油相当于L-AN100全损耗系统用油或L-HL100液压油。28^#轧钢机油行业标准已废除，可考虑使用LCKD460重载荷工业齿轮油

注：生产厂有启东市南方润滑液压设备有限公司，启东市江海液压润滑设备厂，四川川润股份有限公司，常州市华立液压润滑设备有限公司，风凯换热器制造(常州)有限公司，福建省泉州市江南冷却器厂，启东市中冶润滑设备有限公司。

BRLQ 型板式油冷却器

标记示例：单板冷却面积0.3m²，公称面积35m²，第一次改型的悬挂式板式油冷却器，标记为

BRLQ0.3A-35X 冷却器JB/ZQ 4593—2006

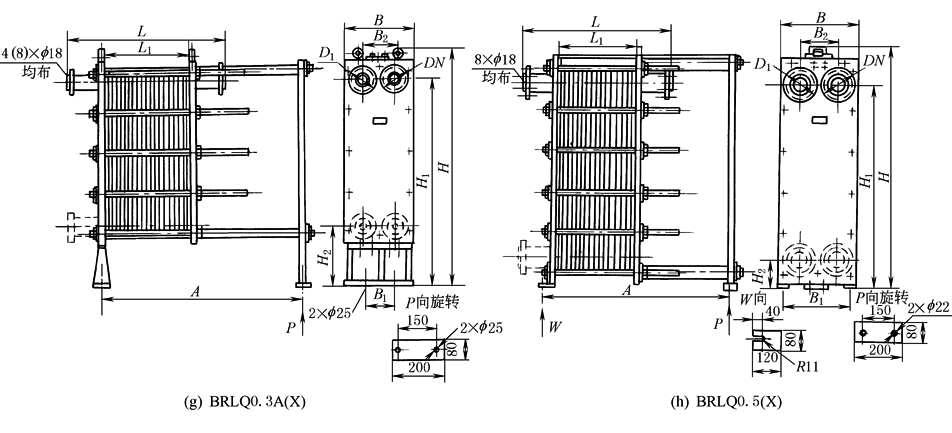

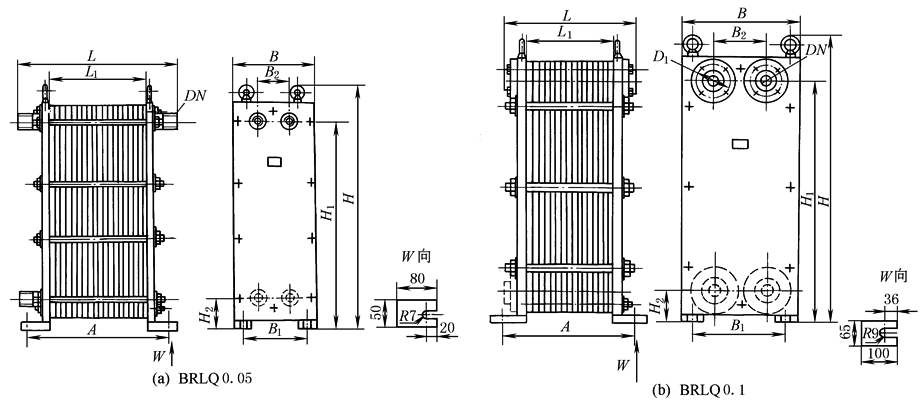

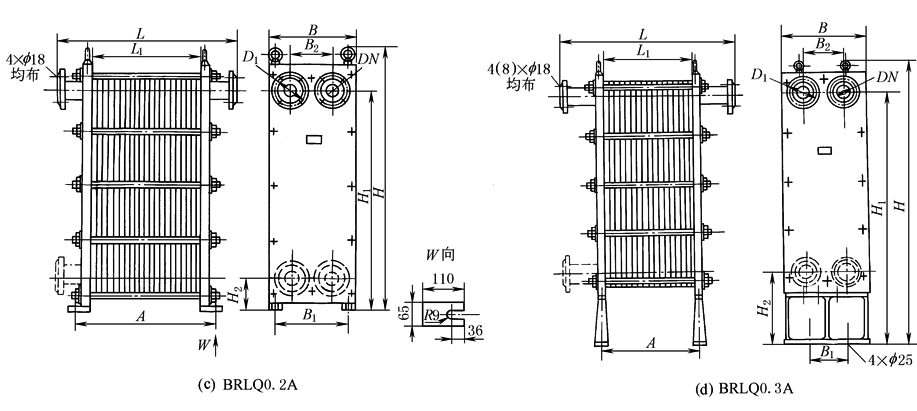

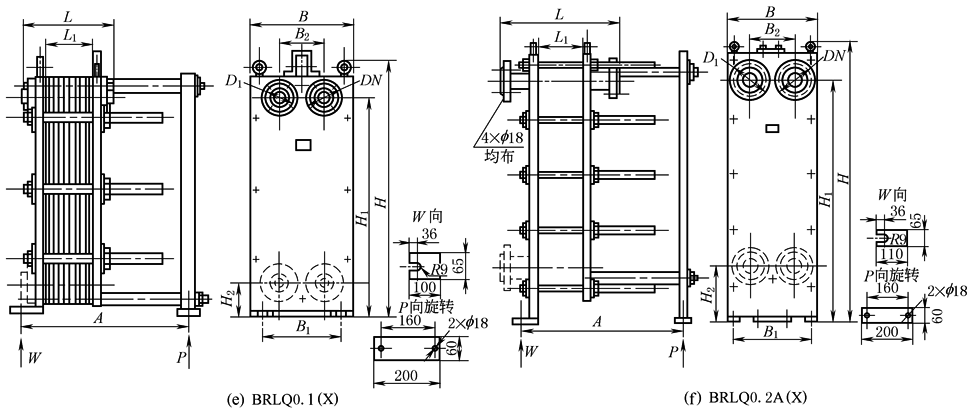

表2　　　　　　　　　　　　　　　　　　　　　　　　BRLQ 型板式油冷却器尺寸　　　　　　　　　　　　　　　　　　　　　　　　mm

板片规格

0.05

0.1

0.2A

0.3A

0.5(X)

0.1(X)

0.2A(X)

0.3A(X)

公称冷却面积/m²

1.5

2

2.5

3

5

7

10

13

18

24

30

35

40

60

70

80

120

尺寸

L₁≈

3.8×n

4.9×n

6.5×n

6.2×n

4.8×n

A

L₁+120

L₁+128

L₁+150

L₁+46

n×7+806

n×7+410

n×9+720

n×10+600

B₁

165

250

335

200

310

H₁

530

636.5

980

1400

1563

1062

L≈

L₁+180

L₁+144

L₁+312

L₁+460

L₁+500

B₂

80

142

190

218

268

H₂

74

88.5

140

415

230

222

H

638

760

1164

1598

1840

778

1246

B

215

315

400

480

590

DN

G1B

32

10

50

60

65

80

125

D₁

—

92

145

160

210

质量≈

/kg

73

80

86

160

200

270

320

500

700

930

965

1040

1115

1650

1790

1925

2450

170

210

280

330

530

730

965

985

1080

1160

注：1．除0.05、0.1及0.1(X)外，其余连接法兰的连接尺寸按JB/T 81—1994《凸面板式平焊钢制管法兰》中，PN＝1MPa的规定。

2．，表示板片数。

3．型号中A为改型标记，有“(X)”标记的为悬挂式，无“(X)”标记的为落地式。

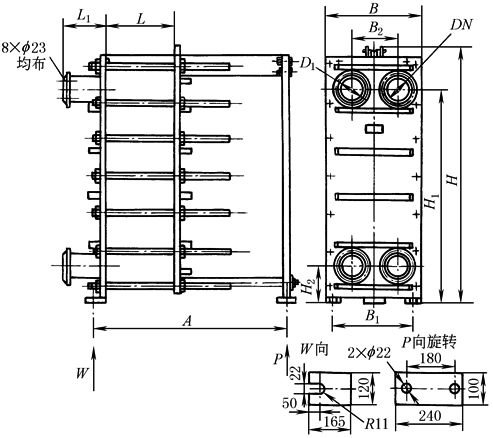

表3　　　　　　　　　　　　　　　　　　　　　　　　BRLQ1.0(X) 型板式油冷却器尺寸　　　　　　　　　　　　　　　　　　　mm

板片规格

1.0(X)

公称冷却面积

/m²

50

80

100

120

150

180

200

250

尺寸

L

326

518

646

774

966

1158

1286

1606

A

1340

1580

1750

1920

2180

2430

2600

3030

B₁

740

H₁

1980.5

L₁

300

B₂

433

H₂

314.5

H

2325

B

860

DN

225

D₁

325

质量/kg

2496

2870

3120

3370

3744

4118

4367

4990
