SPL、DPL型网片式油滤器(CB/T3025—1999)

SPL、DPL型网片式油滤器(CB/T 3025—1999)
网片式油滤器源于船用柴油机网片式油滤器(GB 4733—84)，用于船用柴油机的燃油和润滑油的滤清，可滤除不溶于油的污物以提高油的清洁度，原国标已转为部标CB/T 3025—1999。现常应用于冶金、电力、石化、建材、轻工等行业，它分为SPL双筒系列和DPL单筒系列，过滤元件为金属丝网制成的滤片，具有强度高、通油能力大、过滤可靠、便于清洗、维修不需要其他动力源等特点
表1　　　　　　　　　　　　　　　　　　　　　　网片式油滤器的品种规格和性能参数
型号							公称通径 DN/mm				额定流量 /m³·h^-¹(L·min^-¹)				滤片尺寸/mm							过滤面积 (单筒)/m²					其他参数
双筒系列			单筒系列												内径				外径
SPL 15			—				15				2(33.4)				20				40			0.05					1．最高工作温度95℃ 2．最高工作压力0.8MPa 3．滤芯清洗压降0.15MPa 4．试验介质为黏度24mm²/s的清洁油液，当以额定流量通过油滤器时，原始压降不大于0.08MPa(过滤精度0.04mm) 安装型式：D—顶挂型；C—侧置型；X—下置型。压差发讯器为选配件
SPL 25			DPL 25				25				5(83.4)				30				65			0.13
SPL 32			—				32				8(134)											0.20
SPL 40			DPL 40				40				12(200)				45				90			0.41
SPL 50			—				50				20(334)				60				125			0.54
SPL 65			DPL 65				65				30(500)											0.84
SPL 80			DPL 80				80				50(834)				70				155			1.31
SPL 100			—				100				80(1334)											2.62
SPL 125			—				125				120(2000)				90				175			3.11
SPL 150			DPL 150				150				180(3000)											4.67
SPL 200			DPL 200				200				520(5334)											8.10
注：生产厂有启东市南方润滑液压设备有限公司，南通市南方润滑液压设备有限公司，四川川润股份有限公司，太原市兴科机电研究所。
单筒网片式油滤器

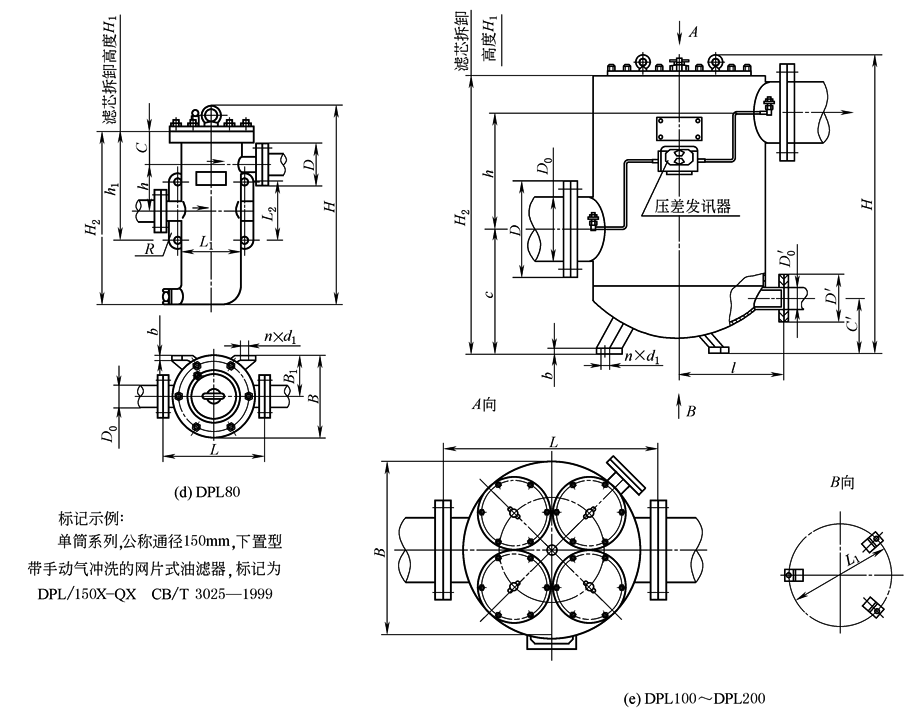

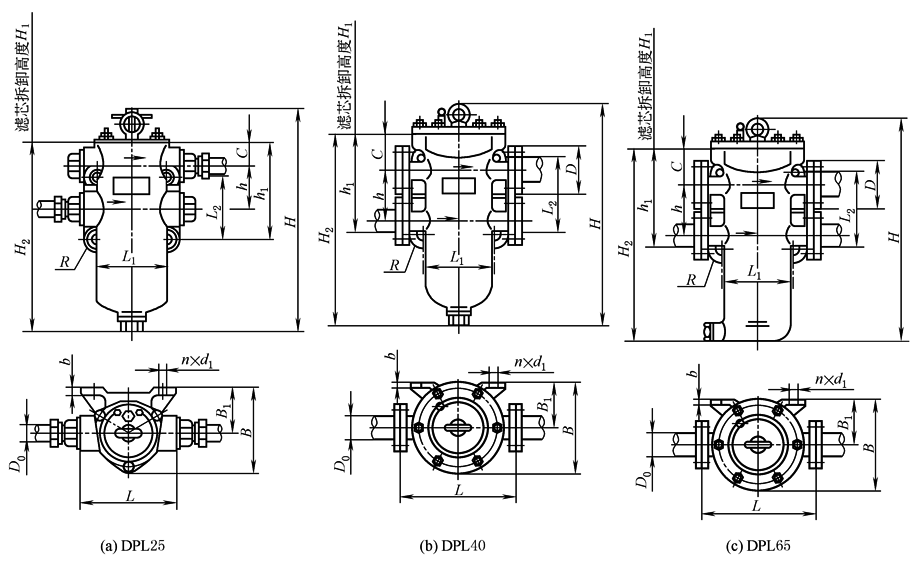

表2　　　　　　　　　　　　　　　　　　　　　单筒网片式油滤器的型式和基本尺寸　　　　　　　　　　　　　　　　　　　　　　mm
公称通径		安装型式		外形尺寸						拆装滤芯距离			管路连接尺寸				管路安装尺寸									基座安装尺寸													质量 /kg
DN				H		B			L	H₁			D		D₀		c			h	B₁			H₂		h₁		L₁		L₂		b		R		n		d₁
25		C		315		130			135	270			M39×2		25		34			60	70			264		139		100		90		12		15		4		16	6
40		C		440		143			173	360			66×66		45		36			70	80			364		177		130		125		14		20		4		18	12
65		C		580		195			285	535			100×100		70		79			105	105			517		261		165		150		18		25		4		22	25
80		C		700		238			320	685			f 185		89		90			120	128			630		310		170		170		18		25		4		22	30
公称通径		安装型式		H		B			L	H₁			D		D₀		D'			D'₀	C			h		L		H₂		C '		L₁		b		n		d₁	质量 /kg
100		X		800		412			528	790			190		108		140			42	290			360		264		734		150		335		18		3		18	115
150		X		940		550			660	790			240		158		135			57	380			380		335		870		180		470		20		3		24	160
200		X		1050		612			750	945			310		219		135			57	438			400		368		980		180		550		20		3		24	210
双筒网片式油滤器标记示例：双筒系列，公称通径65mm，侧置型网片式油滤器，标记为 SPL　65C　CB/T 3025—1999

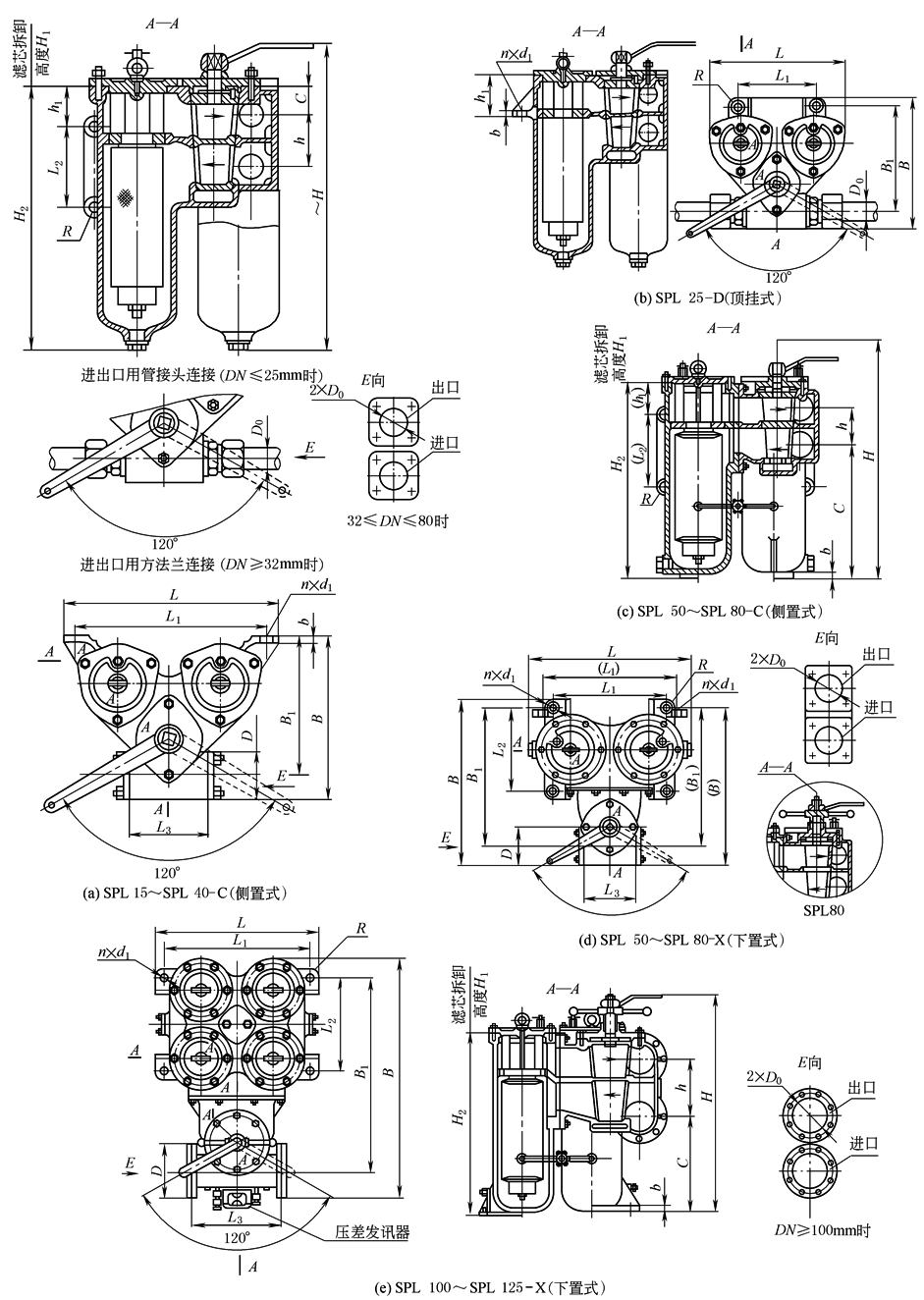

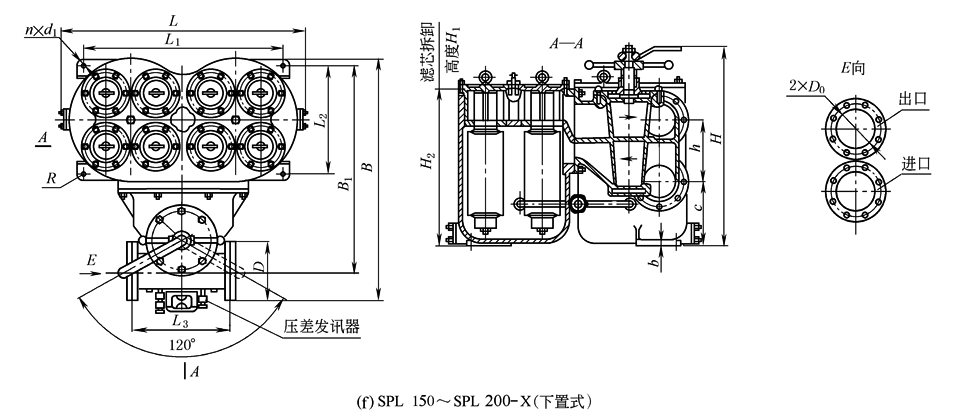

表3　　　　　　　　　　　　　　　　　　　　　　　　双筒网片式油滤器的安装型式和基本尺寸　　　　　　　　　　　　　　　　　mm
公称通径	安装型式		外形尺寸						拆装滤芯距离			管路连接尺寸						管路安装尺寸									基座安装尺寸													质量 /kg
												螺纹连接		法兰连接
DN			H		B			L	H₁			D_W		D		D₀		c		h	L₃		B₁		H₂		h₁		L₁		L₂		b		R	n	d₁
15	C		328		180			196	260			M30×2						38		55	88		155		291		88		166		80		12		16	4	12			9.5
20	C		310		207			260	230			M33×2						34		65	90		177		258		90		230		100		12		15	4	15			11.5
25	D		315		232			230	270			M39×2						34		65	90		185		265		90		156		100		12		15	2	16.5			12
	C		315		205			260															177				—		230							4	16.5			12
32	C		380		207			260	330					60×60		38		34		65	96		175		330		50		230		100		12		15	4	16.5			12
40	C		462		261			314	360					66×66		45		43		70	110		224		363		100		274		130		15		20	4	17			22
50	X		447		425			410	425					86×86		57		220		90	140		355		422				260		210		18		25	4	20			85
	C		447		400			410						86×86		57							355		412		92		350		130					4
65	X		580		453			410	535					100×100		70		365		105	160		375		527				260		210		28		25	4	20			120
	C				423									100×100									425		517		112		350		150
80	X		780		541			492	660					116×116		89		443		124	190		456		650				350		370		20		20	4	22			165
100	X		765		847			560	660					190		108		336		200	300		687		640				500		330		20		32	4	22			370
125	X		850		900			605	760					215		133		385		225	340		682		730				540		270		20		32	4	22			420
150	X		890		1000			990	790					240		150		380		250	400		825		760				750		460		30		32	4	22			680
200	X		1058		1155			1180	945					310		219		450		315	440		960		910				920		520		30		40	4	24			800
