平床过滤机(JB/ZQ 4601—2006)

平床过滤机的结构为箱式水平卧置过滤机；换纸机构型式为绕带式。适用于有色金属及黑色金属轧制工艺润滑系统，对工艺润滑冷却液及乳化液进行过滤

平床过滤机的基本参数、型号与尺寸　　　　　　　　　　　　　　　　　　　　　　mm

标记示例：过滤面积3.6m²的平床过滤机，标记为

PGJ-3.6平床过滤机

JB/ZQ 4601—2006

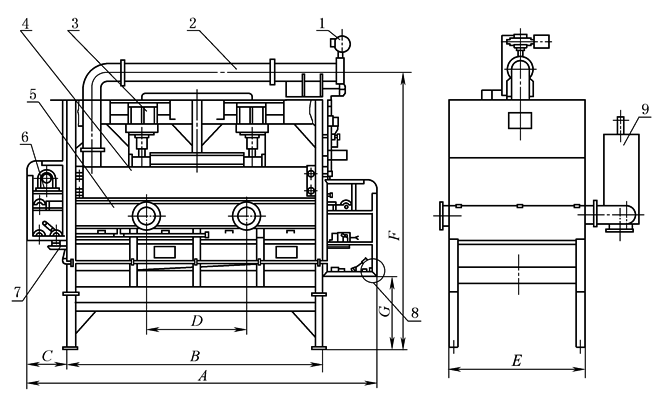

1—入口阀；2—软管；3—液压油缸；4—上室；5—下室；6—纸带输送装置；7—油盘；8—过滤纸；9—液位箱

型号

过滤能力

/L·min^-1

工作压力

/MPa

夹紧压力

/MPa

过滤精度

/μm

过滤面积

/m²

换纸时间

/min

油口尺寸DN

/mm

地脚螺

钉孔/mm

安装尺寸

(长×宽)

/mm×mm

质量/kg

进

出

PGJ-0.5

630

0.021

0.4~0.6

15

0.5

3

65

80

4×f 22

875×870

1260

PGJ-0.8

1000

0.8

80

100

4×f 22

1030×1250

1675

PGJ-1.25

1500

1.25

100

125

4×f 22

1480×1180

2560

PGJ-1.80

2000

1.80

125

150

4×f 22

1970×1500

3240

PGJ-2.50

3000

2.50

150

175

4×f 22

2240×1500

4500

PGJ-3.15

4000

3.15

200

250

4×f 22

2875×1500

5670

PGJ-3.60

4500

3.60

200

250

4×f 32

3400×1485

6210

PGJ-4.50

5500

4.50

250

300

4×f 32

4250×1500

7650

PGJ-5.00

6000

5.00

250

300

4×f 32

4711×1500

8200

PGJ-6.30

8000

6.30

300

335

8×f 32

6000×1500

10000

PGJ-8.00

10000

8.00

325

375

8×f 32

7175×1500

12000

PGJ-10

12500

10

375

425

8×f 32

6000×1500

14000

PGJ-12

15000

12

400

475

8×f 32

7100×2170

16000

PGJ-15

18000

15

450

500

8×f 32

9025×2170

18000

型号

A

B

C

D

E

F

G

PGJ-0.5

2100

930

560

610

935

2125

720

PGJ-0.8

2350

1235

510

610

1090

2185

670

PGJ-1.25

2810

1540

460

815

1240

2490

890

PGJ-1.80

3715

2030

765

915

1575

2540

200

PGJ-2.50

4175

2345

765

1070

1575

2540

200

PGJ-3.15

5085

2955

915

1220

1575

2620

200

PGJ-3.60

6010

3570

915

1525

1575

2620

200

PGJ-4.50

6930

4185

1220

1525

1575

2620

200

PGJ-5.00

7840

4791

1525

1525

1575

2620

200

PGJ-6.30

9080

6030

1525

1525

1575

2620

200

PGJ-8.00

10915

7255

1830

1830

1575

2670

200

PGJ-10

9300

6100

1830

1375

2290

2815

105

PGJ-12

10975

7315

1830

1830

2290

2815

105

PGJ-15

12805

9145

1830

1830

2290

2815

105

注：生产厂有常州市华立液压润滑设备有限公司，启东市南方润滑液压设备有限公司，南通市南方润滑液压设备有限公司。
