交叉圆柱滚子V形滚动直线导轨副结构尺寸、载荷特性及精度等级                  /mm

型号

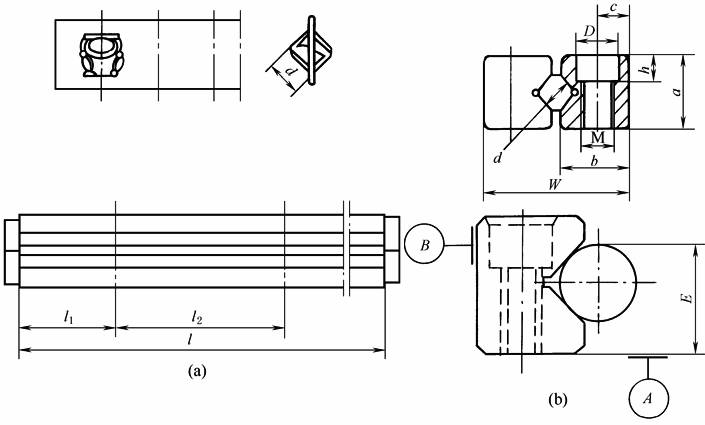

结    构    尺    寸

长度系列(滚柱数)

l(N)

d

W

a

b

c

M

l₁

l₂

D

h

SGV 3

3

18

8

8.3

3.5

M4

12.5

25

6

3.1

50(7)、75(10)、100(14)、125(17)、150(21)、175(24)、200(28)

SGV 4

4

22

11

10.2

4.5

M5

20

40

8

4.2

80(7)、120(11)、160(15)、200(19)、240(23)、280(27)、320(31)

SGV 6

6

30

15

14.4

6

M6

25

50

9.5

5.2

100(7)、150(10)、200(13)、250(17)、300(20)、350(24)、400(27)、450(31)、500(34)

SGV 9

9

40

20

19.2

8

M8

50

100

10.5

6.2

200(10)、300(15)、400(20)、500(25)、600(30)、700(35)

SGV 12

12

58

28

28

12

M10

14

8.2

200(7)、300(10)、400(14)、500(17)、600(21)、700(24)、800(28)

SGV 15

15

71

36

34.4

14

M12

17.5

10.2

300(8)、400(11)、500(13)、600(16)、700(19)、800(22)、900(25)、1000(27)

SGV 18

18

83

40

40.2

18

M14

50

100

20

12.2

400(9)、500(11)、600(13)、700(16)、800(18)、900(20)、1000(23)、1100(25)、1200(27)

型号

单个滚柱的额定载荷

精   度   等   级

动载荷

静载荷

/kN

项   目

普通级

普高级

高级

精密级

C₁

C₀₁

无记号

GH

H

P

SGV 3

0.27

0.36

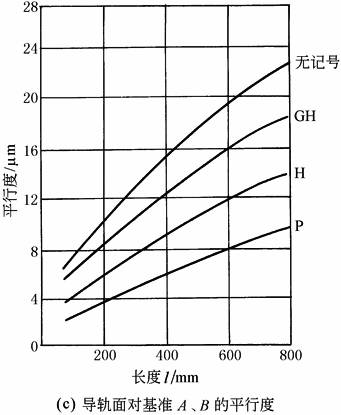

导轨面对基准A、B的平行度

按图c规定

SGV 4

0.63

0.76

高度E 尺寸误差

±0.02

±0.02

±0.02

±0.01

SGV 6

1.7

1.9

高度E 相互配对差

0.02

0.02

0.01

0.01

SGV 9

4.3

4.35

备注：1.E＝1/2名义高度+滚子半径

2.高度相互配对是指同一台面上床身所需使用的4根导轨标注同一出厂编号

3.生产厂：上海中恒导轨厂

4.南京厂有G2V1、2、3、4、6、9、12、15同类产品

SGV 12

7.2

7.6

SGV 15

11.2

12.3

SGV 18

15.9

17.8
