四滚道型滚动直线导轨副结构尺寸及载荷特性

四滚道型滚动直线导轨副结构尺寸及载荷特性　　　　　　　　　　　　　　　　　　　　　　　/mm

说明: C:\Users\yky\Desktop\11122\1112021年12月29日\NEW07\new07522.files\image001.jpg

规 格

结     构     尺     寸

B1

B2

B3

B4

W

M1

(AA)

f

(AB)

H

K

T

T1

H1

d×D×h

16

AA，AB

47

4.5

38

16

15.5

M5

4.5

24

19.4

7

11

15

4.5×7.5×5.3

20

AA，AB

63

5

53

20

21.5

M6

6

30

25

10

10

18

6×9.5×8.5

AAL，ABL

25

AA，AB

70

6.5

57

23

23.5

M8

7

37

(36)

30.5

12

(10)

16

22

7×11×9

AAL，ABL

30

AA，AB

90

9

72

28

31

M10

9

42

35

10

18

26

9×14×12

AAL，ABL

35

AA，AB

100

9

82

34

33

M10

11

48

38

13

21

29

9×14×12

AAL，ABL

45

AA，AB

120

10

100

45

37.5

M12

13

(60)

62

51

15

25

38

14×20×17

AAL，ABL

55

AA，AB

140

12

116

53

43.5

M14

14

70

57

20

29

44

16×23×20

AAL，ABL

65

AA，AB

170

14

142

63

53.5

M16

16

90

76

23

37

53

18×26×22

AAL，ABL

85

AA，AB

215

15

185

85

65

M20

18

110

94

30

55

65

24×35×28

AAL，ABL

规 格

结     构     尺     寸

载     荷     特     性

L1

L2

L3

L4

F

Lmax

G

(油杯)

C

/kN

C0

/kN

My

(MA)

/N·m

Mz

(MB)

/N·m

Mx

(MC)

/N·m

16

AA，AB

58

40.5

30

2.5

60

1200

f 4

6.07

6.8

55.5

55.5

88.8

20

AA，AB

70

50

40

11

60

2000

M6

11.5

14.5

92.4

92.4

154

AAL，ABL

86

66

13.6

20.3

121.8

121.8

203

25

AA，AB

79.5

59

45

11

60

3000

M6

17.7

22.6

149.8

149.8

246

AAL，ABL

98.5

78

20.7

34.97

244.8

244.8

402

30

AA，AB

95.2

70

52

11

80

3000

M6

27.6

34.4

311.3

311.3

546

AAL，ABL

117.2

92

33.4

45.8

560

560

745.2

35

AA，AB

107.8

81

62

11

80

3000

M6

35.1

47.2

488

488

790

AAL，ABL

131.8

105

39.96

64.85

681

681

1102.45

45

AA，AB

135

102

80

11

100

(105)

3000

M6

42.5

71

848

848

1448

AAL，ABL

163

130

64.4

102.1

1345.4

1345.4

2247.25

55

AA，AB

161

118

95

14

120

3000

M8×1

79.4

101

1547

1547

2580

AAL，ABL

199

156

92.2

142.5

2264.3

2264.3

3776.25

65

AA，AB

195

147

110

14

150

3000

M8×1

115

163

3237

3237

4860

AAL，ABL

255

207

148

224.5

4627.5

4627.5

6945.95

85

AA，AB

243.4

179

140

14

180

3000

M8×1

172.2

257.4

6076.4

6076.4

12842

AAL，ABL

300.4

236

202.3

327.64

9946.3

9946.3

15410

注：1.如选用上表中括号内数字，订购时请特别注明。本表为南京工艺装备厂 GGB 系列。

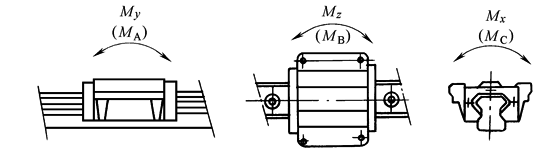

2.表中 MA、MB、MC (如下图)指的是一个滑块的额定力矩值。

说明: C:\Users\yky\Desktop\11122\1112021年12月29日\NEW07\new07522.files\image002.gif

3.表中 Lmax  为导轨单根最大长度，如需接长另行协商。

4.上海厂生产型号为：V15、20V/W、25V/W、30V/W、35V/W(V为标准型，W为加长型)；济宁厂生产型号为JSA：LG15、说明: C:\Users\yky\Desktop\11122\1112021年12月29日\NEW07\new07522.files\image003.gif、说明: C:\Users\yky\Desktop\11122\1112021年12月29日\NEW07\new07522.files\image004.gif、说明: C:\Users\yky\Desktop\11122\1112021年12月29日\NEW07\new07522.files\image005.gif、说明: C:\Users\yky\Desktop\11122\1112021年12月29日\NEW07\new07522.files\image006.gif、说明: C:\Users\yky\Desktop\11122\1112021年12月29日\NEW07\new07522.files\image007.gif、说明: C:\Users\yky\Desktop\11122\1112021年12月29日\NEW07\new07522.files\image008.gif(标准/加长)，又分KL宽型及EL窄型。以上产品AA型和AB型的基本参数都一样，安装连接尺寸相同，但其余结构尺寸有差别，因而载荷特性值有所不同。
