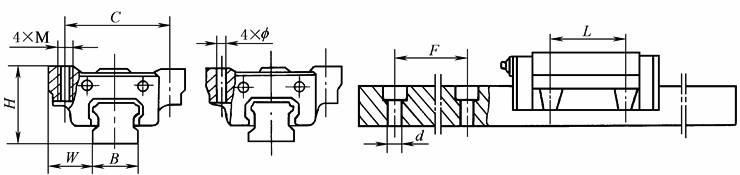

四滚道型滚动直线导轨副的安装连接尺寸(JB/T 7175.3—1996)    /mm

型  号

装配组合后

滑      块

导      轨

H

W

C

L

M

f

B

F

d

20

30

21.50

53

40

M6

6

20

60

6

25

36

23.50

57

45

M8

7

23

60

7

30

42

31

72

52

M10

9

28

80

9

35

48

33

82

62

M10

9

34

80

9

45

60

37.50

100

80

M12

11

45

105

14

55

70

43.50

116

95

M14

14

53

120

16

65

90

53.50

142

110

M16

16

63

150

18

注：1.滑块有螺纹孔及光孔两种结构供用户选择，订货时向厂家说明。

2.二滚道型滚动直线导轨副安装连接尺寸暂未标准化。

3.型号代码中数值表示图中B的公称尺寸。
