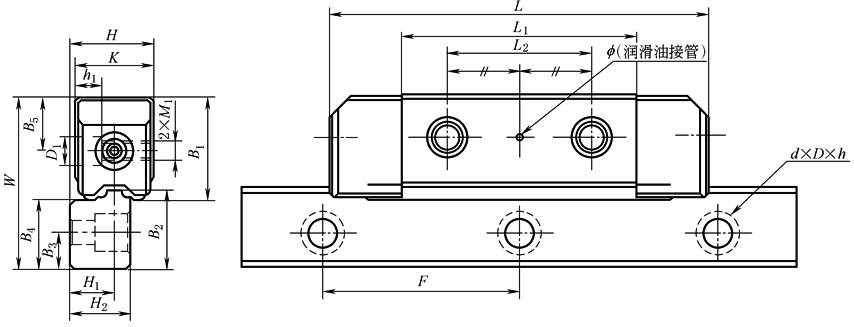

GGF分离型滚动直线导轨副　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

型号

导轨副

尺寸

滑块尺寸

油孔

尺寸

导轨尺寸

额定

动载

额定

静载

H

W

B₁

B₅

K

h₁

D₁

M₁

L

L₁

L₂

f

B₂

B₃

B₄

H₁

H₂

d×D×h

F

单根最大

长度L_max

C

/kN

C₀

/kN

GGF15

15

30

18.7

10

14

3.5

6.5

M4

69

40

20

f 2

13.5

6

10.7

8

11

3.5×6×4.5

60

600

3.7

3.9

GGF20

20

42

25.5

13

19

5.5

10

M6

92

5.6

35

f 3

19.5

8

15.6

10.5

4

6×9.5×8.5

60

600

7.57

8.16

GGF25

25

55

28

16

24

7

11

M8

122

80

45

f 3

27

10

21.8

13

17

10×14×11

80

600

13.05

18.4

SGB

20V/W

20

42

25.5

13

19

5.5

10

M6

93/112

—

35/50

f 3

19.5

8

—

—

15

6×9.5×8.5

60

—

8.9/12.2

15.4/20.6

HJG-

D35T

35

75

43.5

21.5

34

12

18

M12

155

103.8

60

f 4

37

14.5

30.5

18

26

11×17.5×14

105

1510

30.20

46.97

注：GGF为南京厂产生。SGB为上海厂产品(V为标准型，W为加长型)，HJG为汉中汉口机床厂产品。
