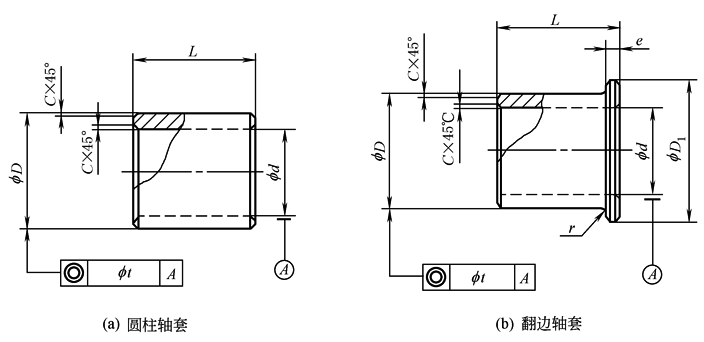

烧结圆柱轴套和翻边轴套尺寸(摘自GB/T18323—2001)　　　　　　　　　　　　　　mm

内径

d

外径D

图a

图b

外径D

长度L

(js13)

外径D

翻边直径D₁(js13)

翻边厚度e(js13)

长度L(js13)

常用系列

薄壁系列

薄壁

常用

薄壁

常用

薄壁

常用

薄壁

1

1.5

2

2.5

3

3

4

5

6

6

—

—

—

—

5

1.2

1.2

2.3

3.3

3.4

5

6

8

9

9

1

1

1.5

1.5

1.5

2

2

3

3

4

4

5

6

7

8

9

8

9

10

11

12

14

7

8

9

10

11

12

3-4-6

4-5-8

4-6-10

5-8-10

6-8-12

6-10-14

12

13

14

15

16

19

2

2

2

2

2

2.5

3-4-6

4-5-8

4-6-10

5-8-10

6-8-12

6-10-14

10

12

14

15

16

18

16

18

20

21

22

24

14

16

18

19

20

22

8-10-16

8-12-20

10-14-20

10-15-25

12-16-25

12-18-30

14

16

18

19

20

22

22

24

26

27

28

30

18

20

22

23

24

26

3

3

3

3

3

3

2

2

2

2

2

2

8-10-16

8-12-20

10-14-20

10-15-25

12-16-25

12-18-30

8-10-16

8-12-20

10-14-20

10-15-25

12-16-25

12-18-30

20

22

25

28

30

32

35

26

28

32

36

38

40

45

25

27

30

33(34)

35(36)

38

41

15-20-25-30

15-20-25-30

20-25-30-35

20-25-30-40

20-25-30-40

20-25-30-40

25-35-40-50

25

27

30

32

34

39

44

46

48

55

30

32

35

3

3

3.5

4

4

4

5

2.5

2.5

2.5

15-20-25-30

15-20-25-30

20-25-30

20-25-30

20-25-30

20-25-30

25-35-40

15-20-25

15-20-25

20-25-30

38

40

42

45

48

50

55

60

48

50

52

55

58

60

65

72

44

46

48

51

55

58

63

68

25-35-45-55

30-40-50-60

30-40-50-60

35-45-55-65

35-50-70

35-50-70

40-55-70

50-60-70

58

60

62

65

68

70

75

84

5

5

5

5

5

5

5

6

25-35-45

30-40-50

30-40-50

35-45-55

35-50

35-50

40-55

50-60

注：1．内径从20mm(含20mm)开始，长度L的最后一个值不能用于薄壁系列；括号内尺寸为第二系列。

2．圆柱轴套和翻边轴套的尺寸C如下：当壁厚(D-d)/2分别为≤1、1～2、2～3、3～4、4～5、＞5时，对应的尺寸C(最大值)分别为0.2、0.3、0.4、0.6、0.7、0.8。翻边轴套的尺寸r如下：当壁厚(D-d)/2分别为≤12、12～30、＞30时，则对应的r(最大值)分别为0.3、0.6、0.8。

3．装配前内、外径的公差范围如下：D≤50mm时，d为F7至G7，D为r6至s7；D＞50mm时，d为F8至G8，D为r7至s8。

4．制造烧结轴套的材料应符合GB/T2688的规定。

5．生产厂为北京天桥粉末冶金有限责任公司。
