止推滑动轴承的型式、特点及验算

型式

简　　　　 图

结构尺寸

特点及应用

验　　　　 算

项目

计算公式

空

心

止

推

轴

承

d₂ 由轴的结构设计初步选定

若结构上无限制，应取d₁＝0.5d₂；一般可取d₁＝(0.4～0.6)d₂

接触面上压力分布比较均匀，因此润滑条件较实心有所改善

当d₁＝0.5d₂，接触面上最大单位面积压力有最小值

压强

p

式中P—— 轴承承受的轴向力，N

d₂—— 轴承环形工作面外径，mm

d₁—— 轴承环形工作面内径，mm

Z—— 环的数目

p_p—— 许用压强，MPa，见表止推滑动轴承的p_p、(pv)_p值

环

形

止

推

轴

承

d₁、d₂ 由轴的结构设计初步选定

可利用轴套的端面止推，而且可以利用开通的纵向油沟引入润滑油。结构简单，润滑方便。广泛用于低速、轻载的部位

pυ

值

式中P—— 轴承承受的轴向力，N

Z—— 环的数目

b—— 轴承环形工作宽度，mm

n—— 轴颈的转速，r/min

υ—— 轴颈的圆周速度，m/s

(pυ)_p—— 许用pυ值，MPa·m/s，见表止推滑动轴承的p_p、(pv)_p值

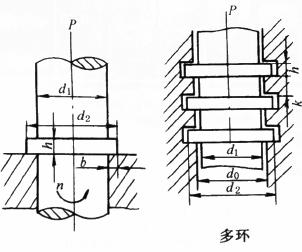

d₁由轴的结构设计初步选定

b＝(0.1～0.3)d₁

h＝(0.12～0.15)d₁

d₂＝(1.2～1.6)d₁

k＝(2～3)

注：实心止推轴承在接触面上压力分布极不均匀，在中心处压强理论上达到无限大，对润滑极为不利，因此不推荐。
