径向滑动轴承的选用与验算

选 用 原 则

验　　　　 算

项目

计 算 简 图

计 算 范 围

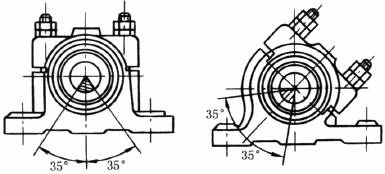

(1)轴承座的载荷方向应该在轴承中心线左、右35°的范围内，如下图所示。图中阴影部分是允许承受的径向载荷的范围

(2)轴承允许通过轴肩承受不大的轴向载荷，当轴肩直径不小于轴瓦肩部外径时，允许承受的轴向载荷不大于最大径向载荷的30%

压强

p

pυ值

圆周

速度

符

号

意

义

P —— 轴承径向载荷，N

d、B —— 轴颈的直径和工作宽度，mm

p_p—— 许用压强，MPa，见表滑动轴承的材料性能

n —— 轴颈转速，r/min

(pυ)_p—— 许用pυ值，MPa·m/s，见表滑动轴承的材料性能

υ_p—— 许用υ值，m/s，见表滑动轴承的材料性能

注：由于滑动速度过高，会加速磨损，同时由于实际运行中因轴发生弯曲、不同轴度、振动时，会影响轴承边缘产生相当大的压强，故应保证υ不超过许用值。
