梯形螺纹公差带的选用及标注

精 度

内  螺  纹

外  螺  纹

应  用

N

L

N

L

中 等

7H

8H

7h、7e

8e

一般用途

粗 糙

8H

9H

8e、8c

9c

对精度要求不高时采用

标

记

示

例

内

、

外

螺

纹

螺旋副

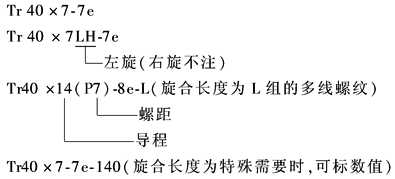

Tr40×7-7H/7e

注：1.梯形螺纹的公差带代号只标注中径公差带(由表示公差等级的数字及公差位置的字母组成)。

2.当旋合长度为N 组时，不标注旋合长度代号。当旋合长度为L 组时，应将组别代号L 写在公差带代号的后面，并用“-”隔开。特殊需要时可用具体旋合长度数值代替组别代号L。

3.梯形螺纹副的公差带要分别注出内、外螺纹的公差带代号。前面的是内螺纹公差带代号，后面的是外螺纹公差带代号，中间用斜线分开。
