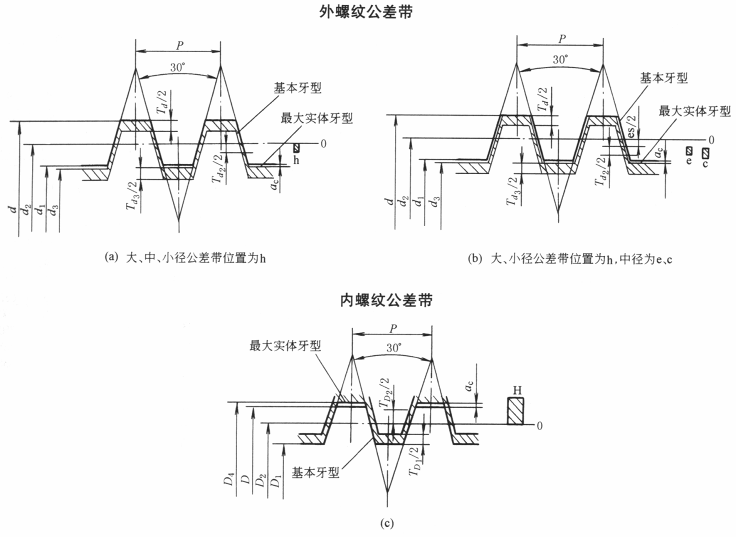

公差带及螺纹中径基本偏差（GB/T 5796.4—2005） |
|||||||||
|
|
|||||||||
|
D4——内螺纹大径； TD1——内螺纹小径公差； D2——内螺纹中径； D1——内螺纹小径； TD2——内螺纹中径公差； P——螺距；
|
d——外螺纹大径； d2——外螺纹中径； d3——外螺纹小径； es——中径基本偏差； Td——外螺纹大径公差； Td2——外螺纹中径公差； Td3——外螺纹小径公差。 |
||||||||
|
内、外螺纹中径基本偏差 μm |
|||||||||
|
螺 距 P /mm |
内螺纹 D2 |
外 螺 纹 d2 |
螺 距 P /mm |
内螺纹D2 |
外 螺 纹 d2 |
||||
|
H EI |
c es |
e es |
h es |
H EI |
c es |
e es |
h es |
||
|
1.5 |
0 |
-140 |
-67 |
0 |
14 |
0 |
-355 |
-180 |
0 |
|
2 |
0 |
-150 |
-71 |
0 |
16 |
0 |
-375 |
-190 |
0 |
|
3 |
0 |
-170 |
-85 |
0 |
18 |
0 |
-400 |
-200 |
0 |
|
4 |
0 |
-190 |
-95 |
0 |
20 |
0 |
-425 |
-212 |
0 |
|
5 |
0 |
-212 |
-106 |
0 |
22 |
0 |
-450 |
-224 |
0 |
|
6 |
0 |
-236 |
-118 |
0 |
24 |
0 |
-475 |
-236 |
0 |
|
7 |
0 |
-250 |
-125 |
0 |
28 |
0 |
-500 |
-250 |
0 |
|
8 |
0 |
-265 |
-132 |
0 |
32 |
0 |
-530 |
-265 |
0 |
|
9 |
0 |
-280 |
-140 |
0 |
36 |
0 |
-560 |
-280 |
0 |
|
10 |
0 |
-300 |
-150 |
0 |
40 |
0 |
-600 |
-300 |
0 |
|
12 |
0 |
-335 |
-160 |
0 |
44 |
0 |
-630 |
-315 |
0 |
|
注：1.公差带的位置由基本偏差确定，本标准规定外螺纹的上偏差 es 及内螺纹的下偏差 EI 为基本偏差。 2.对外径的中径 d2 规定了三种公差带位置 h(图a)、e和c(图b)；对大径 d 和小径d3，只规定了一种公差带位置h，h 的基本偏差为零，e 和c的基本偏差为负值。对内螺纹的大径 D4 、中径 D2 及小径 D1 规定了一种公差位置H(图c)，其基本偏差为零。 |
|||||||||
