55°非螺纹密封的管螺纹基本尺寸和公差 (GB/T 7307—2001) /mm

55°非螺纹密封的管螺纹 (GB/T 7307—2001)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

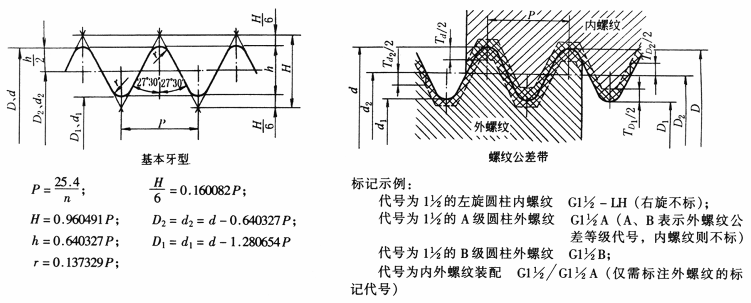

牙　　　型
尺寸代号	每25.4mm 内的牙数 n	螺距 P	牙高 h	圆弧半径 r≈	基本直径			外　螺　纹					内　螺　纹
					大径 d＝D	中径 d₂＝D₂	小径 d₁＝D₁	大径公差T_d		中径公差T_d₂^①			中径公差		小径公差T_D₁
								下偏差	上偏差	下偏差		上偏差	下偏差	上偏差	下偏差	上偏差
								下偏差	上偏差	A 级	B 级	上偏差	下偏差	上偏差	下偏差	上偏差
1/16	28	0.907	0.581	0.125	7.723	7.142	6.561	-0.214	0	-0.107	-0.214	0	0	+0.107	0	+0.282
1/8	28	0.907	0.581	0.125	9.728	9.147	8.566	-0.214	0	-0.107	-0.214	0	0	+0.107	0	+0.282
1/4	19	1.337	0.856	0.184	13.157	12.301	11.445	-0.250	0	-0.125	-0.250	0	0	+0.125	0	+0.445
3/8	19	1.337	0.856	0.184	16.662	15.806	14.950	-0.250	0	-0.125	-0.250	0	0	+0.125	0	+0.445
1/2	14	1.814	1.162	0.249	20.955	19.793	18.631	-0.284	0	-0.142	-0.284	0	0	+0.142	0	+0.541
5/8	14	1.814	1.162	0.249	22.911	21.749	20.587	-0.284	0	-0.142	-0.284	0	0	+0.142	0	+0.541
3/4	14	1.814	1.162	0.249	26.441	25.279	24.117	-0.284	0	-0.142	-0.284	0	0	+0.142	0	+0.541
7/8	14	1.814	1.162	0.249	30.201	29.039	27.877	-0.284	0	-0.142	-0.284	0	0	+0.142	0	+0.541
1	11	2.309	1.479	0.317	33.249	31.770	30.291	-0.360	0	-0.180	-0.360	0	0	+0.180	0	+0.640
1¹/₈	11	2.309	1.479	0.317	37.897	36.418	34.939	-0.360	0	-0.180	-0.360	0	0	+0.180	0	+0.640
1¹/₄	11	2.309	1.479	0.317	41.910	40.431	38.952	-0.360	0	-0.180	-0.360	0	0	+0.180	0	+0.640
1¹/₂	11	2.309	1.479	0.317	47.803	46.324	44.845	-0.360	0	-0.180	-0.360	0	0	+0.180	0	+0.640
1³/₄	11	2.309	1.479	0.317	53.746	52.267	50.788	-0.360	0	-0.180	-0.360	0	0	+0.180	0	+0.640
2	11	2.309	1.479	0.317	59.614	58.135	56.656	-0.360	0	-0.180	-0.360	0	0	+0.180	0	+0.640
2¹/₄	11	2.309	1.479	0.317	65.710	64.231	62.752	-0.434	0	-0.217	-0.434	0	0	+0.217	0	+0.640
2¹/₂	11	2.309	1.479	0.317	75.184	73.705	72.226	-0.434	0	-0.217	-0.434	0	0	+0.217	0	+0.640
2³/₄	11	2.309	1.479	0.317	81.534	80.055	78.576	-0.434	0	-0.217	-0.434	0	0	+0.217	0	+0.640
3	11	2.309	1.479	0.317	87.884	86.405	84.926	-0.434	0	-0.217	-0.434	0	0	+0.217	0	+0.640
3¹/₂	11	2.309	1.479	0.317	100.330	98.851	97.372	-0.434	0	-0.217	-0.434	0	0	+0.217	0	+0.640
4	11	2.309	1.479	0.317	113.030	111.551	110.072	-0.434	0	-0.217	-0.434	0	0	+0.217	0	+0.640
4¹/₂	11	2.309	1.479	0.317	125.730	124.251	122.772	-0.434	0	-0.217	-0.434	0	0	+0.217	0	+0.640
5	11	2.309	1.479	0.317	138.430	136.951	135.472	-0.434	0	-0.217	-0.434	0	0	+0.217	0	+0.640
5¹/₂	11	2.309	1.479	0.317	151.130	149.651	148.172	-0.434	0	-0.217	-0.434	0	0	+0.217	0	+0.640
6	11	2.309	1.479	0.317	163.830	162.351	160.872	-0.434	0	-0.217	-0.434	0	0	+0.217	0	+0.640
注：本标准适应用于管接头、旋塞、阀门及其附件。 ①对薄壁管件，此公差适用于平均中径，该中径是测量两个互相垂直直径的算术平均值。
