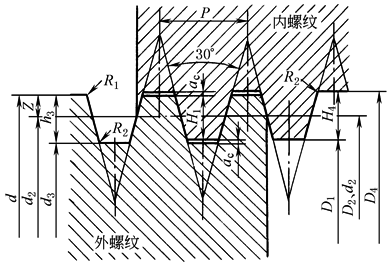

梯形螺纹最大实体牙型尺寸 (GB/T 5796.1—2005)                       mm

d——外螺纹大径(公称直径)；

P——螺距；

a_c——牙顶间隙；

H₁——基本牙型高度，H₁＝0.5P；

h₃——外螺纹牙高，h₃＝H₁+a_c＝0.5P+a_c；

H₄——内螺纹牙高，H₄＝H₁+a_c＝0.5P+a_c；

Z——牙顶高，Z＝0.25P＝H₁/2；

d₂——外螺纹中径，d₂＝d-2Z＝d-0.5P；

D₂——内螺纹中径，D₂＝d-2Z＝d-0.5P；

d₃——外螺纹小径，d₃＝d-2h₃；

D₁——内螺纹小径，D₁＝d-2H₁＝d-P；

D₄——内螺纹大径，D₄＝d+2a_c；

R₁——外螺纹牙顶圆角，R_1max＝0.5a_c；

R₂——牙底圆角，R_2max＝a_c。

螺距 P

a_c

H₄＝h₃

R_1max

R_2max

螺距 P

a_c

H₄＝h₃

R_1max

R_2max

1.5

0.15

0.9

0.075

0.15

14

1

8

0.5

1

2

0.25

1.25

0.125

0.25

16

1

9

0.5

1

3

0.25

1.75

0.125

0.25

18

1

10

0.5

1

4

0.25

2.25

0.125

0.25

20

1

11

0.5

1

5

0.25

2.75

0.125

0.25

22

1

12

0.5

1

6

0.5

3.5

0.25

0.5

24

1

13

0.5

1

7

0.5

4

0.25

0.5

28

1

15

0.5

1

8

0.5

4.5

0.25

0.5

32

1

17

0.5

1

9

0.5

5

0.25

0.5

36

1

19

0.5

1

10

0.5

5.5

0.25

0.5

40

1

21

0.5

1

12

0.5

6.5

0.25

0.5

44

1

23

0.5

1
