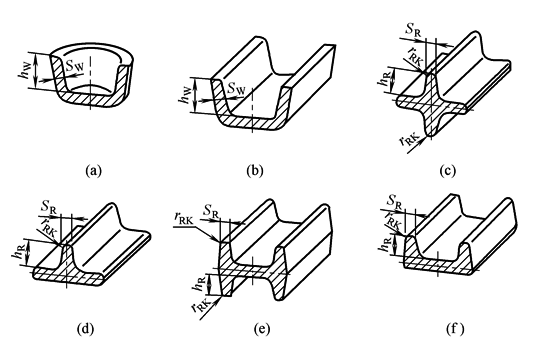

最小壁厚、筋宽及筋端圆角半径(JB/T9177-1999)

最小壁厚、筋宽及筋端圆角半径(摘自JB/T9177—1999)　　　　　　　　mm

壁高或筋高(hW或hR)

壁厚

SW

筋宽

SR

筋端圆角半径

rRK

大于

至



16

4(2)

4(2)

2(1)

16

40

8(4)

8(4)

4(2)

40

63

12(8)

12(8)

6(4)

63

100

20(12)

20(12)

10(6)

100

160

32(20)
