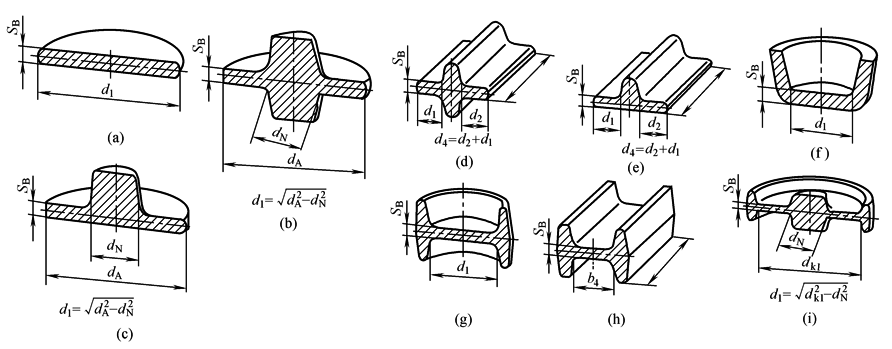

最小底厚(JB/T9177-1999)

最小底厚(摘自JB/T9177—1999)　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm



非旋转对称的

备注：括号内的数据因技术费用较高而尽可能不用

直径d1

底厚

SB

宽度b4

长    度    l

大于

至

大于

至

≤25

＞25～

40

＞40～

63

＞63～100

＞100～160

＞160～250

＞250～400

＞400～630



20

2(1.5)



16

2(1.5)

2(1.5)

2(1.5)

3(2)

3(2)

—

—

—

20

50

4(2)

16

40

—

4(2)

4(2)

4(2)

5(2.5)

5(3)

7(4)

7(5)

50

80

5(3)

40

63

—

—

5(3)

5(3)

6(4)

7(5)

8(5)

10(7)

80

125

7(5)

63

100

—

—

—

7(5)

8(5)

10(7)

10(7)

13(9)

125

200

11(7)

100

160

—

—

—

—

11(7)

11(7)

11(7)

16(11)

200

315

16(11)

160

250

—

—

—

—

—

16(11)

16(11)

22(16)

315

500

22(16)

250

400

—

—

—

—

—

—

—

25(18)

500

800

32(22)

400

630

—

—

—

—

—

—

—

32(22)
