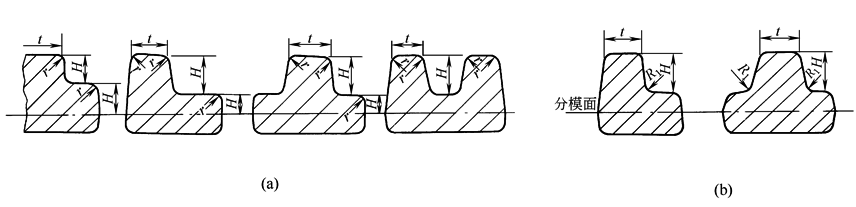

截面形状变化部位外圆角半径值(a)和内圆角半径值(b)(GB/T12361-2003)

截面形状变化部位外圆角半径值(a)和内圆角半径值(b)(GB/T 12361—2003)　　

　

mm

(a)

阶　 梯　 高　 度　 H

≤10

＞10～16

＞16～25

＞25～40

＞40～63

＞63～100

＞100～160

＞0.5～1

2.5

2.5

3

4

5

8

12

＞1

2

2

2.5

3

4

6

10

(b)

阶　 梯　 高　 度　 H

≤10

＞10～16

＞16～25

＞25～40

＞40～63

＞63～100

＞100～160

＞0.5～1

4

5

6

8

10

16

25

＞1

3

4

5

6

8

12

20
