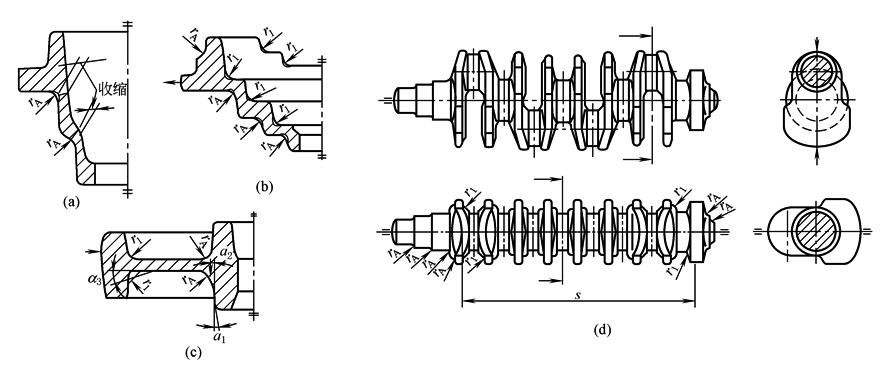

收缩截面、多台阶截面、齿轮轮辐、曲轴的凹槽圆角半径(JB/T9177—1999)　　　　　　　　mm

内

凹

槽

圆

角

r_A

所在的凸肩高度

锻件的最大直径或高度

大于

至

≤25

＞25～

40

＞40～

63

＞63～100

＞100～160

＞160～250

＞250～400

＞400～630

16

3(1.5)

4(2)

5(2)

6(3)

8(4)

10(5)

12(6)

14(8)

16

40

4(2)

5(2)

6(3)

8(4)

10(5)

12(6)

14(8)

16(10)

40

63

—

6(3)

8(4)

10(5)

12(6)

14(8)

16(10)

20(12)

63

100

—

—

12(6)

14(8)

16(10)

18(12)

20(14)

25(16)

100

160

—

—

—

18(10)

20(12)

22(14)

25(16)

32(18)

160

250

—

—

—

—

25(14)

28(16)

32(18)

40(20)

外

凹

槽

圆

角

r_I

大于

至

≤25

＞25～

40

＞40～

63

＞63～100

＞100～160

＞160～250

＞250～400

＞400～630

16

4(2)

5(2)

6(3)

8(3)

10(4)

12(5)

14(6)

16(8)

16

40

6(3)

8(3)

10(4)

12(5)

14(6)

16(8)

18(10)

20(12)

40

63

—

12(5)

14(6)

16(8)

18(10)

20(12)

22(14)

25(16)

63

100

—

—

18(10)

20(12)

22(14)

25(16)

28(18)

32(20)

100

160

—

—

—

25(16)

28(18)

32(20)

36(22)

40(25)

160

250

—

—

—

—

36(22)

40(25)

50(28)

63(32)

注：1.括号内的数据因技术费用较高而尽可能不用。

2.指向锻件中心的锻件内圆角半径称为内凹槽圆角r_A；指向飞边的锻件内圆角半径，称为外凹槽圆角r_I。
