非圆齿轮节线设计举例 |
||||||
|
已知 条件 |
绘出再现函数y＝Cx2的非圆齿轮节线。已知：中心距a＝50mm，xmin＝200，xmax＝1000，C＝2.5×10-6＝常数 |
|||||
|
解
析
说
明 |
1.取比例系数 |
|||||
|
|
||||||
|
2.传动比函数 |
||||||
|
|
||||||
|
3.节线方程式 |
||||||
|
|
||||||
|

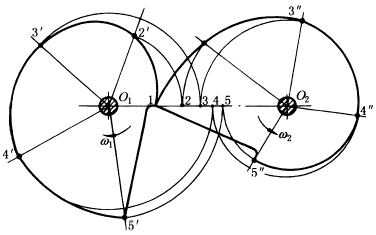

4.计算数据如下表，按比例尺1:1绘出非圆齿轮节线(如下图) |
||||||
|
|
||||||
|
序号 |
1 |
2 |
3 |
4 |
5 |
|
|
x |
200 |
400 |
600 |
800 |
1000 |
|
|
φ1 |
0° |
70° |
140° |
210° |
280° |
|
|
r1/mm |
13.16 |
20.83 |
25.86 |
29.41 |
32.05 |
|
|
φ2 |
0° |
37.5° |
100° |
187.5° |
300° |
|
|
r2/mm |
36.84 |
29.17 |
24.14 |
20.59 |
17.95 |
|
