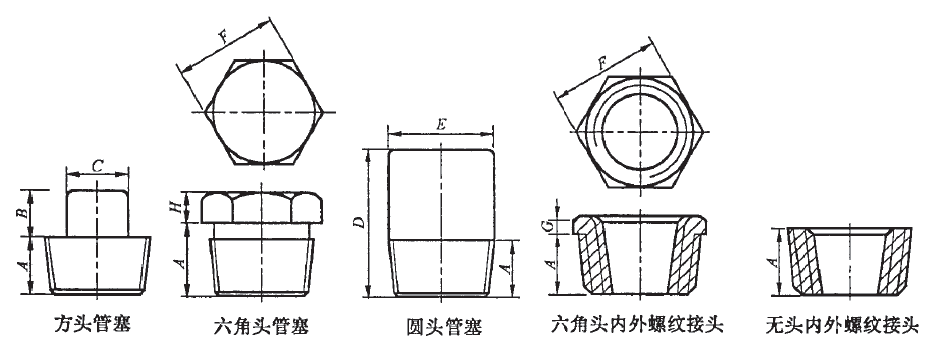

螺纹管件——方头管塞、六角头管塞、圆头管塞、六角头内外螺纹接头和无头内外螺纹接头尺寸

mm

公称尺寸

DN

螺纹尺寸代号

NPT

螺纹长度

A_min

方头高度

B_min

方头对边宽度

C_min

圆头直径

E

总长

D_min

六角头厚度

H_min

六角头厚度

G_min

六角头对边宽度

F

6

1/8

10

6

7

10

35

6

—

11

8

1/4

11

6

10

14

41

6

3

16

10

3/8

13

8

11

18

41

8

4

18

15

1/2

14

10

14

21

44

8

5

22

20

3/4

16

11

16

27

44

10

6

27

25

1

19

13

21

33

51

10

6

36

32

1¹/4

21

14

24

43

51

14

7

46

40

1¹/2

21

16

28

48

51

16

8

50

50

2

22

18

32

60

64

18

9

65

65

2¹/2

27

19

36

73

70

19

10

75

80

3

28

21

41

89

70

21

10

90

100

4

32

25

65

114

76

25

13

115
