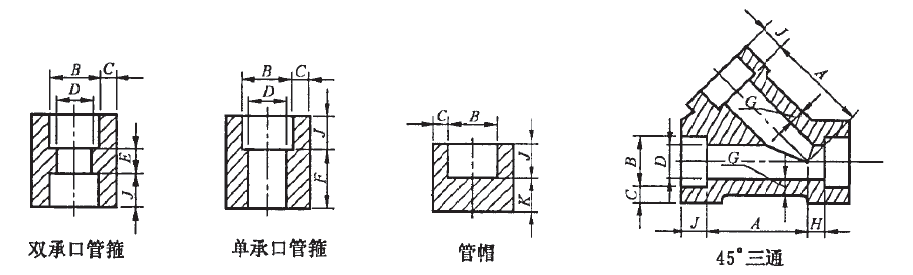

承插焊管件——双承口管箍、单承口管箍、管帽和45°三通尺寸(GB/T 14383—2008)   　   　  　　　　  　　mm

公称尺寸

承插

孔径

B^①

流通孔径D^①

承插孔壁厚C^②

本体壁厚G_min

承插孔

深度

J_min

承插孔

底距离

E

承插孔

底至

端面

F

顶部厚度K_min

中心至承插孔底

DN

NPS

3000

6000

9000

3000

6000

9000

3000

6000

9000

3000

6000

9000

A

H

ave

min

ave

min

ave

min

3000

6000

3000

6000

6

1/8

10.9

6.1

3.2

—

3.18

3.18

3.96

3.43

—

—

2.41

3.15

—

9.5

6.5

16.0

4.8

6.4

—

—

—

—

—

8

1/4

14.3

8.5

5.6

—

3.78

3.30

4.60

4.01

—

—

3.02

3.68

—

9.5

6.5

16.0

4.8

6.4

—

—

—

—

—

10

3/8

17.7

11.8

8.4

—

4.01

3.50

5.03

4.37

—

—

3.20

4.01

—

9.5

6.5

17.5

4.8

6.4

—

37

—

9.5

—

15

1/2

21.9

15.0

11.0

5.6

4.67

4.09

5.97

5.18

9.53

8.18

3.73

4.78

7.47

9.5

9.5

22.5

6.4

7.9

11.2

41

51

9.5

11

20

3/4

27.3

20.2

14.8

10.3

4.90

4.27

6.96

6.04

9.78

8.56

3.91

5.56

7.82

12.5

9.5

24.0

6.4

7.9

12.7

51

60

11

13

25

1

34.0

25.9

19.9

14.4

5.69

4.98

7.92

6.93

11.38

9.96

4.55

6.35

9.09

12.5

12.5

28.5

9.6

11.2

14.2

60

71

13

16

32

1¼

42.8

34.3

28.7

22.0

6.07

5.28

7.92

6.93

12.14

10.62

4.85

6.35

9.70

12.5

12.5

30.0

9.6

11.2

14.2

71

81

16

17

40

1½

48.9

40.1

33.2

27.2

6.35

5.54

8.92

7.80

12.70

11.12

5.08

7.14

10.15

12.5

12.5

32.0

11.2

12.7

15.7

81

98

17

21

50

2

61.2

51.7

42.1

37.4

6.93

6.04

10.92

9.50

13.84

12.12

5.54

8.74

11.07

16.0

19.0

41.0

12.7

15.7

19.0

98

151

21

30

65

2½

73.9

61.2

—

—

8.76

7.62

—

—

—

—

7.01

—

—

16.0

19.0

43.0

15.7

19.0

—

151

—

30

—

80

3

89.9

76.4

—

—

9.52

8.30

—

—

—

—

7.62

—

—

16.0

19.0

44.5

19.0

22.4

—

184

—

57

—

100

4

115.5

100.7

—

—

10.69

9.35

—

—

—

—

8.56

—

—

19.0

19.0

48.0

22.4

28.4

—

201

—

66

—

注：① 当选用Ⅱ系列的管子时，其承插孔径和流通孔径应按Ⅱ系列管子尺寸配制，其余尺寸应符合本标准规定。

② 沿承插孔周边的平均壁厚不应小于平均值，局部允许达到最小值。
