对焊管件的焊接坡口(GB/T12459—2005、GB/T13401—2005)

对焊管件的焊接坡口 (GB/T 12459—2005、GB/T 13401—2005)

9D2D2

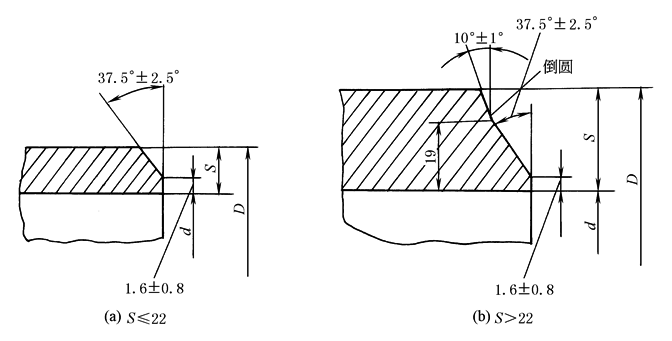

焊接坡口结构型式

D—端部外径； d—端部内径； S—管件的公称壁厚
