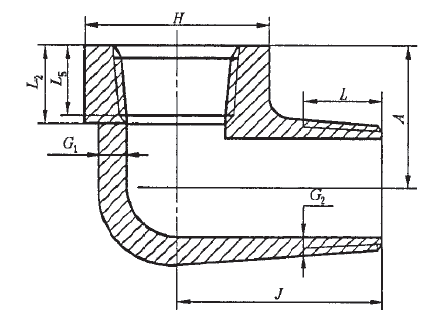

螺纹管件——内外螺纹90°弯头尺寸(GB/T 14383—2008)　　　　　　　　　　　　　 　　　　　　mm

公称

尺寸

DN

螺纹尺寸代号

NPT

中心至内螺纹

端面 A^①

中心至外螺纹

端面 J

端部外径

H^①

本体壁厚

G_1min

本体壁厚

G^③_2min

内螺纹

完整长度

L_5min

内螺纹

有效长度

L_2min

外螺

纹长度

L_min

3000

6000

3000

6000

3000

6000

3000

6000

3000

6000

6

1/8

19

22

25

32

19

25

3.18

5.08

2.74

4.22

6.4

6.7

10

8

1/4

22

25

32

38

25

32

3.30

5.66

3.22

5.28

8.1

10.2

11

10

3/8

25

28

38

41

32

38

3.51

6.98

3.50

5.59

9.1

10.4

13

15

1/2

28

35

41

48

38

44

4.09

8.15

4.16

6.53

10.9

13.6

14

20

3/4

35

44

48

57

44

51

4.32

8.53

4.88

6.86

12.7

13.9

16

25

1

44

51

57

66

51

62

4.98

9.93

5.56

7.95

14.7

17.3

19

32

1¹/4

51

54

66

71

62

70

5.28

10.59

5.56

8.48

17.0

18.0

21

40

1¹/2

54

64

71

84

70

84

5.56

11.07

6.25

8.89

17.8

18.4

21

50

2

64

83

84

105

84

102

7.14

12.09

7.64

9.70

19.0

19.2

22

① 制造商也可以选择使用本表中90°弯头的A尺寸。

② 制造商也可以选择使用本表中的H尺寸。

③ 为加工螺纹前的壁厚。
