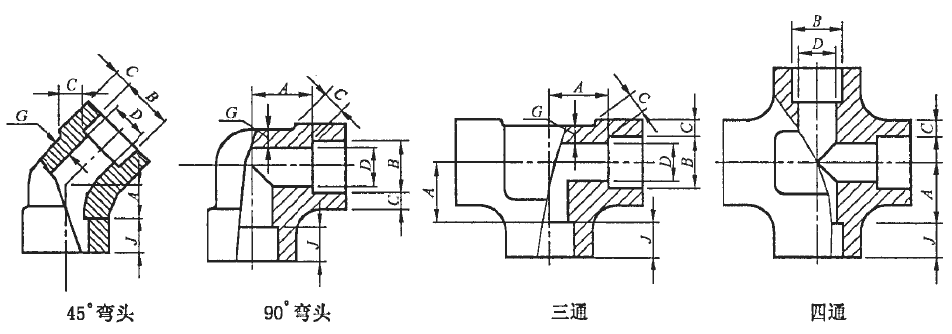

承插焊管件——45°弯头、90°弯头、三通和四通尺寸(GB/T 14383—2008) 　　　　　　　　　　　　　　　　　mm

公称尺寸

承插

孔径

B^①

流通孔径D^①

承插孔壁厚C^②

本体壁厚G_min

承插孔

深度

J_min

中心至承插孔底A

DN

NPS

3000

6000

9000

3000

6000

9000

3000

6000

9000

90°弯头、三通、四通

45°弯头

ave

min

ave

min

ave

min

3000

6000

9000

3000

6000

9000

6

1/8

10.9

6.1

3.2

—

3.18

3.18

3.96

3.43

—

—

2.41

3.15

—

9.5

11.0

11.0

—

8.0

8.0

—

8

1/4

14.3

8.5

5.6

—

3.78

3.30

4.60

4.01

—

—

3.02

3.68

—

9.5

11.0

13.5

—

8.0

8.0

—

10

3/8

17.7

11.8

8.4

—

4.01

3.50

5.03

4.37

—

—

3.20

4.01

—

9.5

13.5

15.5

—

8.0

11.0

—

15

1/2

21.9

15.0

11.0

5.6

4.67

4.09

5.97

5.18

9.53

8.18

3.73

4.78

7.47

9.5

15.5

19.0

25.5

11.0

12.5

15.5

20

3/4

27.3

20.2

14.8

10.3

4.90

4.27

6.96

6.04

9.78

8.56

3.91

5.56

7.82

12.5

19.0

22.5

28.5

13.0

14.0

19.0

25

1

34.0

25.9

19.9

14.4

5.69

4.98

7.92

6.93

11.38

9.96

4.55

6.35

9.09

12.5

22.5

27.0

32.0

14.0

17.5

20.5

32

1¼

42.8

34.3

28.7

22.0

6.07

5.28

7.92

6.93

12.14

10.62

4.85

6.35

9.70

12.5

27.0

32.0

35.0

17.5

20.5

22.5

40

1½

48.9

40.1

33.2

27.2

6.35

5.54

8.92

7.80

12.70

11.12

5.08

7.14

10.15

12.5

32.0

38.0

38.0

20.5

25.5

25.5

50

2

61.2

51.7

42.1

37.4

6.93

6.04

10.92

9.50

13.84

12.12

5.54

8.74

11.07

16.0

38.0

41.0

54.0

25.5

28.5

28.5

65

2½

73.9

61.2

—

—

8.76

7.62

—

—

—

—

7.01

—

—

16.0

41.0

—

—

28.5

—

—

80

3

89.9

76.4

—

—

9.52

8.30

—

—

—

—

7.62

—

—

16.0

57.0

—

—

32.0

—

—

100

4

115.5

100.7

—

—

10.69

9.35

—

—

—

—

8.56

—

—

19.0

66.5

—

—

41.0

—

—

注：① 当选用Ⅱ系列的管子时，其承插孔径和流通孔径应按Ⅱ系列管子尺寸配制，其余尺寸应符合本标准规定。

② 沿承插孔周边的平均壁厚不应小于平均值，局部允许达到最小值。
