具有不规则形状的旋转构件平衡重力的确定

平衡

种类

静  平  衡

动  平  衡

简

图

平

衡

方

法

1.对转子进行形体分析，定出各不平衡重力G₁、G₂、G₃、…，及其重心半径r₁、r₂、r₃、…

2.算出各重径积值G₁r₁、G₂r₂、G₃r₃、…，并将它们按某一比例尺μ_W用矢量W₁、W₂、W₃、…表示

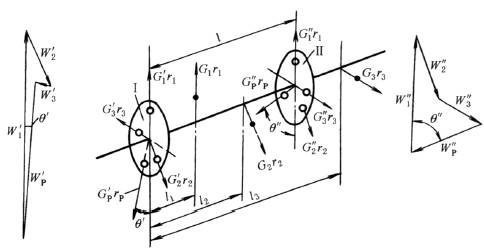

1.对转子进行形体分析，选定两个平衡平面Ⅰ和Ⅱ(应在两端支承附近)，定出不平衡重力G₁、G₂、G₃、…，重心半径r₁、r₂、r₃、…及其轴向位置l₁、l₂、l₃、…

2.算出各重径积值G₁r₁、G₂r₂、G₃r₃、…，利用平行力系平衡的条件将它们分解到平衡平面Ⅰ和Ⅱ上

3.按比例尺μ_W用矢量分别表示

4.由平衡平面Ⅰ和Ⅱ的平衡条件：

作封闭矢量多边形求出及其相位角θ'、θ"

5.按转子结构条件选定平衡重的配置半径，求出平衡重：

其方位分别与

注：计算时也可用质径积mr取代重径积Gr。
