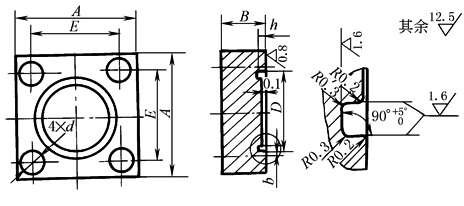

法兰盖(PN＝20MPa)(摘自JB/ZQ 4489—1997)

适用于公称压力PN20MPa，温度-25~80℃的介质

标记示例

公称通径DN为20mm的法兰盖：法兰盖 20  JB/ZQ 4489—1997

mm

公称通径

DN

A

B

D

d

b

h

E

法兰用

螺钉

O形圈

(GB/T 3452.1)

质量

/kg

10

55

22

30.3

11

3.8

1.97

36

±0.4

M10

25.0×2.65G

0.45

15

55

22

30.3

11

3.8

1.97

40

M10

25.0×2.65G

0.50

20

55

22

30.3

11

3.8

1.97

40

M10

30.0×2.65G

0.50

25

75

28

42.6

13

5.0

2.75

56

M12

35.5×3.55G

1.00

32

75

28

47.1

13

5.0

2.75

56

M12

40.0×3.55G

1.00

40

100

36

57.1

18

5.0

2.75

73

M16

50.0×3.55G

2.80

50

100

36

67.1

18

5.0

2.75

73

M16

60.0×3.55G

2.80

65

140

45

78.1

24

5.0

2.75

103

M22

71.0×3.55G

6.60

80

140

45

92.1

24

5.0

2.75

103

M22

85.0×3.55G

6.60

注：1.法兰配用的螺钉按GB/T 3098.1，强度特级为8.8。

2.法兰材料为20钢。
