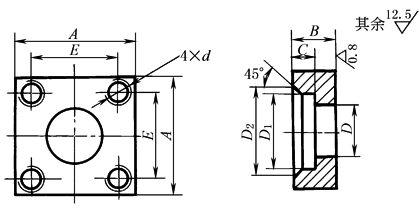

中间法兰(PN＝20MPa)(摘自JB/ZQ 4488—1997)

适用于公称压力PN20MPa，温度-25~80℃的介质

标记示例

公称通径DN为20mm的中间法兰：中间法兰20 JB/ZQ 4488—1997

mm

公称直径

DN

钢管

D₀×S

A

B

C

D

D₁

D₂

d

E

质量

/kg

10

18×2

55

22

9

12

18.5

28

M10

36

±0.4

0.41

15

22×3

55

22

11

16

22.5

32

M10

40

0.46

20

28×4

55

22

12

20

28.5

38

M10

40

0.41

25

34×5

75

28

14

24

35

45

M12

56

0.95

32

42×6

75

28

16

30

43

55

M12

56

0.85

40

50×6

100

36

18

38

52

63

M16

73

2.12

50

63×7

100

36

20

48

65.5

75

M16

73

1.87

65

76×8

140

45

22

60

78

95

M22

103

5.32

80

89×10

140

45

25

70

91

108

M22

103

4.52

注：1.法兰配用的螺钉按GB 3098.1，强度等级为8.8。

2.该法兰与直通法兰相配，用于管道中间连接。

3.法兰材料为20钢。
