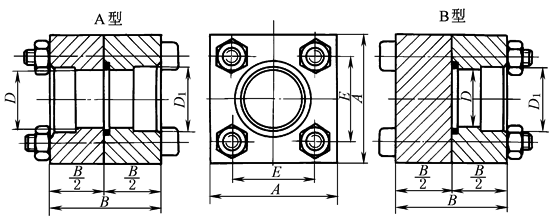

高压法兰(PN＝10MPa、16MPa、25MPa)(摘自JB/ZQ 4485—1997)

标记示例

公称通径DN50mm，管子外径76mm，公称压力PN＝25MPa的A型法兰：

法兰  A50/76-25  JB/ZQ 4485—1997

公称通径DN40mm，管子外径48mm，公称压力PN＝16MPa的B型法兰：

法兰  B40/48-16  JB/ZQ 4485—1997

mm

公称通径

DN

公称压力

PN/MPa

D

D₁

A

B

E

螺栓

螺母

O形密封圈

(GB/T 3452.1)

管子尺寸

(外径×壁厚)

质量/kg

A型

B型

40

10，16

40

49

100

80

70

M12×100

M12

45×2.65G

48×5

5.4

5.8

25

61

110

90

75

M16×110

M16

60×10

6.5

8.7

50

10，16

50

61

110

90

75

M16×110

M16

56×2.65G

60×5

6.6

7.6

25

77

140

110

100

M16×130

M16

76×12

14.0

16.0

65

10，16

65

77

140

110

100

M16×130

M16

75×5.30G

76×8

13.8

15.7

25

90

160

140

120

M20×160

M20

89×12

23.1

26.3

80

10

80

90

160

140

120

M20×160

M20

90×5.30G

89×8

22.0

25.8

注：1.连接螺栓强度级别不低于8.8级。

2.生产厂为宁波液压附件厂。
