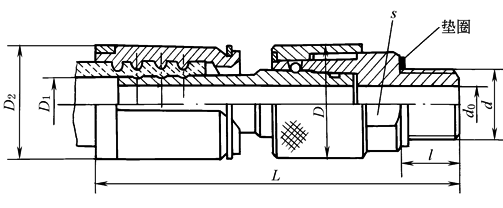

快换接头(两端开放式)(摘自JB/ZQ 4079—1997)

两端开放式快换接头有A型、B型两种，适用于以油、气为介质的管路系统，介质温度为-20~80℃

标记示例

公称通径DN为15mm的A型快换接头：快换接头  15  JB/ZQ 4079—1977

表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

公称通径

DN

公称流量

/L·min^-1

软管内径

D₁

工作压力/MPa

D₂

D

d₀

d

(6g)

s

l

L

质量

/kg

软管层数

Ⅰ

Ⅱ、Ⅲ

6

6.3

8

17.5

32

32

29

5

M10×1

21

8

114

0.36

8

25

10

16

28

35

34

7

M14×1.5

27

12

120

0.45

10

40

12.5

14

25

40

39

10

M18×1.5

30

12

132

0.67

15

63

16

10.5

20

45

43

13

M22×1.5

34

14

140

0.85

20

100

22

8

16

51

55

17

M27×2

46

16

155

1.21

25

160

25

7

14

58

59

21

M33×2

50

16

160

1.75

32

250

31.5

4.4

11

66

70

28

M42×2

60

18

180

2.65

40

400

38

3.5

9

72

73

33

M48×2

70

20

205

3.50

50

630

51

2.6

8

86

90

42

M60×2

80

24

230

5.12

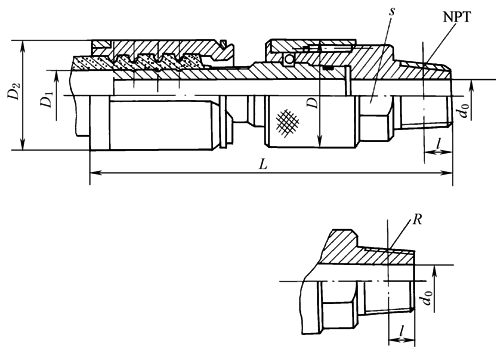

B型快换接头

标记示例

公称通径DN为15mm的B型55°锥管螺纹快换接头：快换接头  B15(R)  JB/ZQ 4079—1997

表2　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

公称通径

DN

公称流量

/L·min^-1

软管内径

D₁

NPT

R

工作压力

/MPa

D₂

D

d₀

l

L

s

质量

/kg

NPT

R

NPT

R

6

6.3

8

¹/8

16

32

29

5

4.102

4

115

120

21

0.36

8

25

10

¼

16

35

34

7

5.786

6

122

126

27

0.45

10

40

12.5

³/8

16

40

39

10

6.096

6.4

134

142

30

0.69

15

63

16

½

16

45

43

13

8.128

8.2

145

148

34

0.85

20

100

22

¾

16

51

55

17

8.611

9.5

158

165

46

1.21

25

160

25

1

14

58

59

21

10.160

10.4

170

175

50

1.75

32

250

31.5

1¼

11

66

70

28

10.668

12.7

186

194

60

2.65

40

400

38

1½

9

72

78

33

10.668

12.7

210

216

70

3.50

50

630

51

2

8

86

90

42

11.074

15.9

232

240

80

5.12

注：软管按GB/T 3683《钢丝编织液压软管》的规定。

生产厂：焦作市路通液压附件有限公司。
